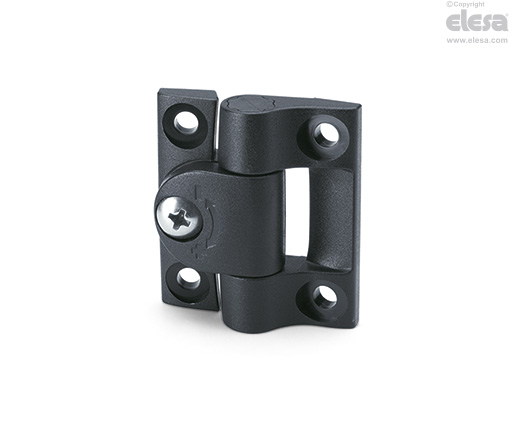

CFU. Scharniere mit einstellbarer Friktion

Kunststoff Thermoplast




Artikel auswählen

loading

Produktionsvorgabe

Scrollen Sie horizontal
Ausführung

Material

Kunststoff Thermoplast (Acetalharz POM), schwarz, matt.

Bolzen

Kunststoff Thermoplast (Polycarbonat PC), schwarz, matt.

Verstellbare Stellschraube und Gewindebuchse

Stellschraube Edelstahl nichtrostend, 1.4301

Stellschraube Edelstahl nichtrostend, 1.4305.

Standardausführung

Montage mittels Durchgangslöcher für Zylinderkopfschrauben.

Hinweis

Funktionen und Anwendungen

Das Hauptmerkmal des CFU. Scharniers ist die Möglichkeit, das Drehmoment der Tür einzustellen, auf welcher es montiert ist. Es erleichtert das Türeinspannen in verschiedenen Positionen beim Öffnen und beim Schließen.

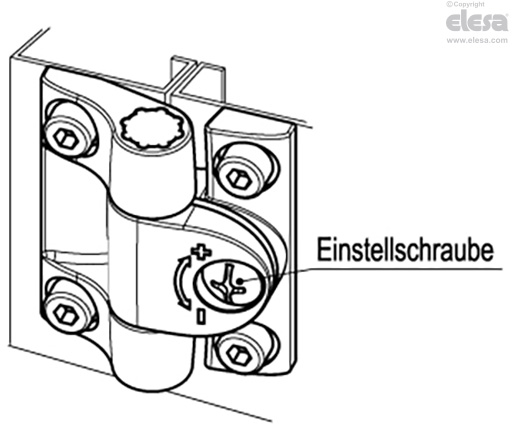

Um die Stärke der Reibung einzustellen, drehen Sie die Schraube des Scharnierkörpers. Im Uhrzeigersinn um die Reibung zu erhöhen, gegen den Uhrzeigersinn um sie zu verringern.

Drehwinkel (Richtwert)

Max 275º (-95° und +180° gleich 0° ist der Zustand, bei dem die beiden Scharnierhälften auf der selben Ebene liegen).

Die Drehwinkelbegrenzung darf nicht überschritten werden um die Funktion des Scharniers nicht zu beeinträchtigen.

Drehmoment

Die Drehmoment-Werte von 1,4 bis 4 Nm können durch ein maximales Anziehdrehmoment von 0,8 Nm (CFU.40) und 4 Nm (CFU.60) der Einstellschraube erzielt werden.

Das Scharnier wurde mit über 60.000 Öffnungs- und Schließzyklen getestet. Die Drehmoment-Werte blieben unverändert.

Zur Auswahl der richtigen Scharnierart und der richtigen Anzahl der Scharniere für die jeweilige Anwendung, siehe die Richtlinien.

CFU. - Scharniere mit einstellbarer Friktion
CFU. - Scharniere mit einstellbarer Friktion
BeständigkeitsprüfungenAxiale BelastbarkeitRadiale BelastbarkeitBelastbarkeit bei 90°Drehmoment
CFU. - Scharniere mit einstellbarer FriktionCFU. - Scharniere mit einstellbarer FriktionCFU. - Scharniere mit einstellbarer FriktionCFU. - Scharniere mit einstellbarer Friktion
ArtikelnummerMaximale Tragfähigkeit*
Ea [N]
Bruchlast
Ra [N]
Maximale Tragfähigkeit
Er [N]
Bruchlast
Rr [N]
Maximale Tragfähigkeit
E90 [N]
Bruchlast
R90 [N]
[Nm]
CFU.40 CH-4300900300150023010001.4
CFU.60 CH-66002350400320035025004

* Elastischen Verformung 1 mm.
