CFBS Scharnier für schmale Türpfosten und Rahmen

SUPER-Thermoplast




Artikel auswählen

loading

Produktionsvorgabe

Scrollen Sie horizontal
Ausführung

Material

Glasfaserverstärkter Kunststoff Thermoplast (Polyamid PA), schwarz, matt.

Achse

Edelstahl 1.4301

Standardausführung

Durchloch für M5 Senkschrauben.

Hinweis

Funktionen und Anwendungen

Das Scharnier CFBS besteht aus zwei Teilen unterschiedlicher Dimensionen und einem Stift, der bei der Montage eingesetzt wird.

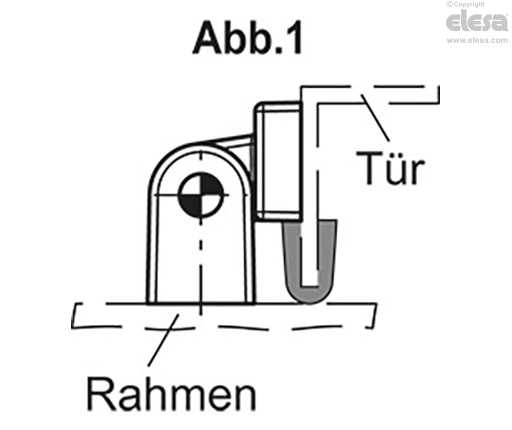

Das Scharnier kann an Blechtüren angebracht werden, wobei auch die Möglichkeit besteht, zwischen Tür und Rahmen eine Dichtung einzusetzen (siehe Abb. 1).

Montagehinweis

  • Montieren Sie die beiden Elemente, eines am Rahmen und eines auf der Türseite.
  • Führen Sie den Gewindebolzen von der nicht gerändelten Seite aus mit einem geeigneten Werkzeug ein, bis er im Scharnierkörper einrastet.

Drehwinkel (Richtwert)

Max 180° (0° und +180° gleich 0° ist der Zustand, bei dem die beiden Scharnierhälften auf derselben Ebene liegen).

Die Drehwinkelbegrenzung darf nicht überschritten werden um die Funktion des Scharniers nicht zu beeinträchtigen.

Zur Auswahl der richtigen Scharnierart und der richtigen Anzahl der Scharniere für die jeweilige Anwendung, siehe die Richtlinien.

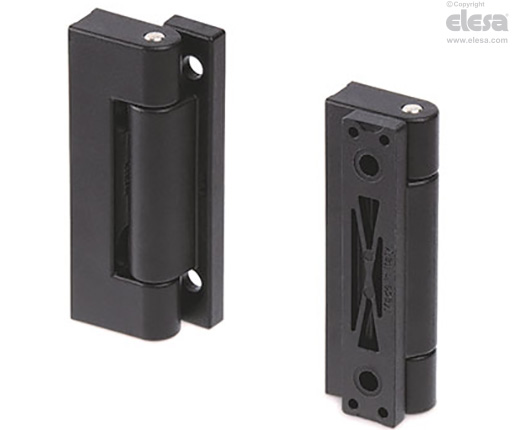

CFBS - Scharniere für dünne Rahmen
CFBS - Scharniere für dünne Rahmen
CFBS - Scharniere für dünne Rahmen
BeständigkeitsprüfungenAxiale BelastbarkeitRadiale BelastbarkeitBelastbarkeit bei 90°
CFBS - Scharniere für dünne RahmenCFBS - Scharniere für dünne RahmenCFBS - Scharniere für dünne Rahmen
ArtikelnummerMaximale Tragfähigkeit
Ea [N]
Bruchlast
Ra [N]
Maximale Tragfähigkeit
Er [N]
Bruchlast
Rr [N]
Maximale Tragfähigkeit
E90 [N]
Bruchlast
R90 [N]
CFBS.75-13 SH-550034002000320015002800
CFBS.75-18 SH-560045002000320010003500
CFBS.75-23 SH-58004500200032009003500
