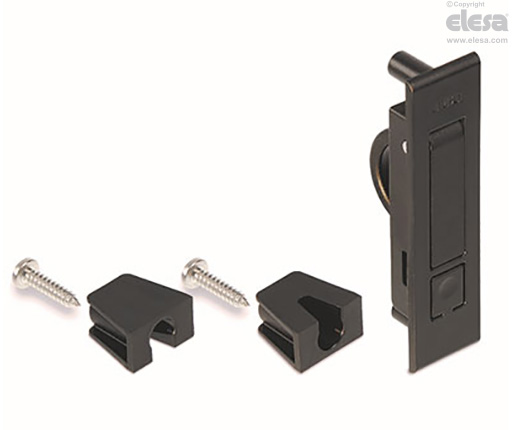

MRH Verdeckte Griffmulden

zum Anschrauben, Kunststoff Thermoplast




Artikel auswählen

loading

Produktionsvorgabe

Scrollen Sie horizontal
Ausführung

Griffkörper

Kunststoff Thermoplast (POM), schwarz, matt, hohe UV-Beständigkeit.

Griff

Glasfaserverstärkter Kunststoff Thermoplast (Polyamid PA), schwarz, matt, hohe UV-Beständigkeit.

Feder Edelstahl 1.4401

Achse Edelstahl 1.4401.

Unterlegscheiben

Glasfaserverstärkter Kunststoff Thermoplast (Polyamid PA), schwarz, matt, hohe UV-Beständigkeit.

Selbstschneidende Edelstahl-Schrauben Ø3.5 1.4401 (im Lieferumfang enthalten).

Standardausführung

  • MRH.80-6: Montage auf Platten mit einer maximalen Wandstärke von 6 mm.
  • MRH.80-12: Montage auf Verbundplatten mit einer Wandstärke zwischen 6 mm und 12 mm.
Hinweis

Funktionen und Anwendungen

Der Griff MRH ist vollständig verdeckt.

Durch Drücken des Druckknopfes wird der Griff dank einer Druckfederaus seinem Gehäuse gelöst und ermöglicht so das Öffnen von Verkleidungen, Schubladen usw.

Technische Daten

Zugbelastung : Die in der Tabelle angegebenen Werte F1 sind das Ergebnis von Bruchprüfungen unter den in der Abbildung dargestellten Bedingungen bei Umgebungstemperatur.

MRH - Verdeckte Griffmulden
Gebrauchsanweisung

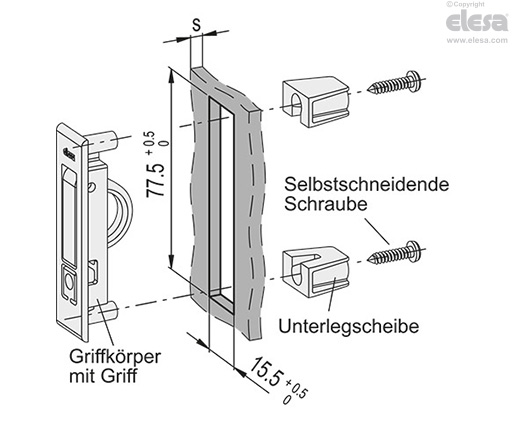

Montagehinweis

  • Bohrungen gemäß Maßangaben in der Vorlage.
  • Gehäuseöffnung vor dem Einpassen des Griffs entgraten.
  • Griffkörper in die Gehäuseöffnung einführen.
  • Unterlegscheiben mit den selbstschneidenden Schrauben (im Lieferumfang enthalten) bis zum Anschlag hineindrehen Das empfohlene Anzugsmoment beträgt 1 Nm.
MRH - Verdeckte Griffmulden
Elesa
Modelle, alle Rechte vorbehalten in Übereinstimmung mit dem Gesetz. Bei Reproduktion der Zeichnungen, bitte immer Quellenangabe.
