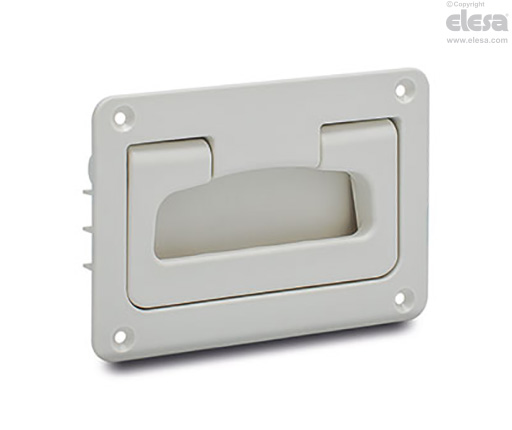

MPR-CLEAN Verdeckte Griffmulden

mit Rückholfeder, Kunststoff Thermoplast, einfache Reinigung



Artikel auswählen

loading

Produktionsvorgabe

Scrollen Sie horizontal
Ausführung

Material

Glasfaserverstärkter Thermoplast, Polyamid (PA), weiß, ähnlich RAL 9002, matt.

Standardausführung

Durchlöcher für M4 oder M5 Senkschrauben (nicht mitgeliefert).

Drehstift und Torsionsfeder

Stift, Edelstahl nichtrostend, 1.4305 Feder, Edelstahl nichtrostend, 1.4319

Hinweis

Technische Daten

Belastungen: Die in der Tabelle angegebenen Werte F1 (Hebewiderstand) und F2 (Zugbelastung) sind Ergebnisse von Bruchprüfungen mit den entsprechenden dynamometrischen Instrumenten unter den in der Abbildung dargestellten Bedingungen bei Umgebungstemperatur.

MPR-CLEAN - Schalen-Klappgriffe
Gebrauchsanweisung

Montagehinweis

Anbringung der Gehäusebohrungen gemäß Massangaben in der Vorlage.

MPR-CLEAN - Schalen-Klappgriffe
 xyf1f2
MPR.141135+0.265+0,2118+/-0,179+/-0,1
MPR.167158-0.286-0,2141+/-0,198+/-0,1
Elesa
Modelle, alle Rechte vorbehalten in Übereinstimmung mit dem Gesetz. Bei Reproduktion der Zeichnungen, bitte immer Quellenangabe.
