VPC
Federstößel mit Verdrehsicherung
Außengewindeanschluss, Edelstahl, Aluminium und Messing
Ausführung
Material
Schaft aus Messing oder Edelstahl.
Feder Edelstahl.
Gewindehülse und Nutmuttern aus Messing oder AVP-Stahl.
Luftanschluss aus blau eloxiertem Aluminium.
Standardausführungen
- VPC-M: mit geradem Außengewindeanschluss.

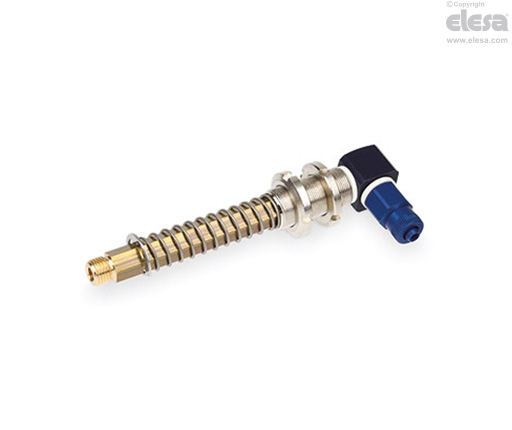

- VPC-M-L: mit L-förmigem Außengewindeanschluss
Hinweis
Funktionen und Anwendungen
Lieferumfang der VPC-Federstößel:
- ein Messingschaft mit Sechskantprofil zur Befestigung des Vakuumsaugers. Diese Konstruktion verhindert, dass sich der Schaft und der daran befestigte Sauger um die eigene Achse drehen;
- eine Gewindehülse aus Stahl oder Messing mit zwei Nutmuttern für die schnelle Montage des Federstößels am Automatisierungsgerät;
- eine Feder, die den Aufprall des Vakuumsaugers dämpft und gleichzeitig einen konstanten Druck auf die zu hebende Last ausübt;
- eine Schnellkupplung zum Anschluss an den Vakuumschlauch.
Geeignet für Vakuumsauger mit einem Durchmesser von 45 mm bis 110 mm.
Der effektive Federweg ist abhängig von der Schaftlänge (l3), nämlich:
- 16 mm bei einer Länge von 28 mm
- 49 mm bei einer Länge von 65 mm
- 74 mm bei einer Länge von 95 mm
Kompatibel mit Kunststoffschläuchen des Durchmessers 6x8.
