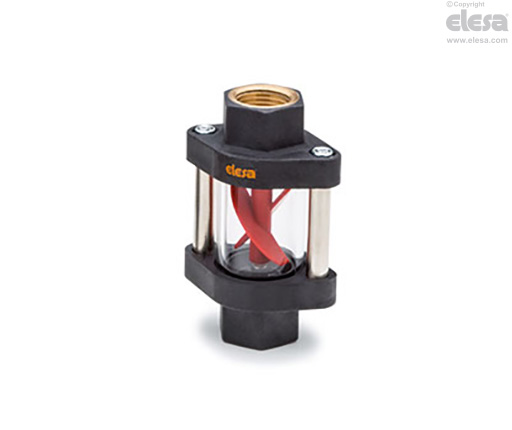

HVF. Durchflussanzeigen

Endkappen Kunststoff Thermoplast, transparenter Kunststoff Thermoplast

Artikel auswählen

loading

Produktionsvorgabe

Scrollen Sie horizontal
Ausführung

Endkappen

Kunststoff Thermoplast (Polypropylen PP), schwarz, matt

Achse und Flügelrad

Kunststoff Thermoplast (Polypropylen PP), rot

Schauglas

Borosilikat Glas mit hoher Beständigkeit, auch für den Einsatz mit Glykol-basierten Lösungen geeignet.

Der Durchfluss kann dabei aus jeder Position bestens eingesehen werden.

Spannstangen

Edelstahl AISI 316L.

Schrauben und Muttern

Stahl, verzinkt

Standardausführungen

Zylindrisches Gewinde nach UNI ISO 228/2 oder konisches NPT-Gewinde nach ANSI-ASME B1-B20.

  • HVF.: Buchse Messing und Dichtungsscheibe aus Gummi NBR (Perbunan)
  • HVF-SST: Buchsen aus Edelstahl AISI 316 und Dichtungsringe aus VITON®*.

Maximale Arbeitstemperatur

100° C.

Hinweis

Funktionen und Anwendungen

Die Durchflussanzeige kann in jeder Position angebracht werden.

Bei Anbringung auf starren Rohren sollte die Durchflussanzeige auf dem Rohr perfekt sitzen.

Beliebige Einbaulage und Strömungsrichtung.

Für das Rotieren des Flügelrades ist ein Minimum an Durchflussrate (Q**), abhängig von Art und Zähflüssigkeit der Substanz (cSt-Werte der Tabelle), notwendig.

Andere Ausführungen

Sonderausführungen auf Anfrage

Achse und Flügelrad in Farbe Blau

* Eingetragene Marke von DuPont Dow Elastomers.
