GN 784-A-2

Kugelgelenke

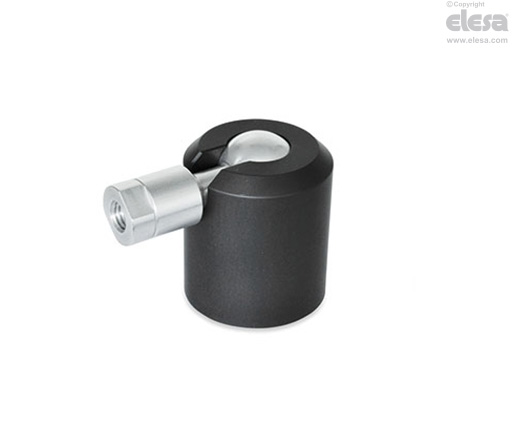

Kugel mit Innengewinde, Klemmung mit Gewindestift

Information

Kugelgelenke GN 784 ermöglichen eine präzise und stufenlose Verstellung um den Kugeldrehpunkt innerhalb des Schwenkbereichs. Dies ist z.B. beim Justieren von Scannern, Kameras, Beleuchtung oder Monitoren besonders vorteilhaft.

Dank der effizienten Klemmmechanik werden bereits bei kleinen Anzugsdrehmomenten der Klemmschraube verhältnismäßig große Klemmkräfte an der Kugel erzeugt. Mit den Klemmhebeln (Kennziffer 1) können diese leicht aufgebracht werden.

Befestigen lässt sich das Kugelgelenk per Innengewinde d₅ von unten oder zusammen mit dem als Zubehör erhältlichen GN 784.1  Flansch, über drei Durchgangsbohrungen von oben.

Um die hohen Haltedrehmomente dauerhaft zu erreichen, müssen die Kontaktflächen an der Kugel frei von Schmierstoffen gehalten werden. Ein Überschreiten der empfohlenen Anzugsdrehmomente steigert das Haltedrehmoment, kann aber zu erhöhtem Verschleiß der Klemmmechanik führen.

Zubehör

• Flansche GN 784.1.

Auf Anfrage

• Kreuzgriffe DIN 6335.
