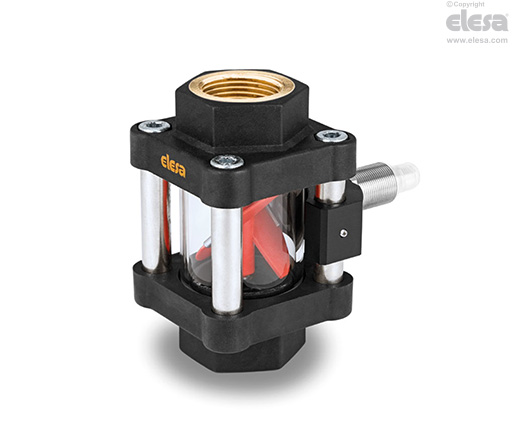

HVF-E Durchflussanzeigen mit Sensor

Endkappen Kunststoff Thermoplast, transparenter Kunststoff Thermoplast




Artikel auswählen

loading

Produktionsvorgabe

Scrollen Sie horizontal
Ausführung

Endkappen und Sensorhalter

Kunststoff Thermoplast (Polypropylen PP), schwarz, matt

Achse und Flügelrad

Kunststoff Thermoplast (Polypropylen PP), rot Sensorenaktivierungsclips aus Edelstahl AISI 304.

Schauglas

Borosilikat Glas mit hoher Beständigkeit, auch für den Einsatz mit Glykol-basierten Lösungen geeignet.

Sensor

Induktivsensor aus vernickeltem Messing

Spannstangen

Edelstahl AISI 316L.

Dichtungsringe

Gummi NBR (Perbunan).

Standardausführung

Buchse Messing mit zylindrischem Gewinde nach UNI ISO 228/1.

Maximale Arbeitstemperatur

100° C.

SensorInduktive
Stromversorgung10 – 30 Vcc
Spannung10 mA
Max. Last200 mA
KurzschlussschutzJa
VerpolungsschutzJa
AusgangPNP
VerbinderM12x1 – 4 poli
SchutzartIP67
HVF-E (G3/4 - G1) - Buchsen Messing
HVF-E (G3/4 - G1) - Buchsen Messing
Hinweis

Funktionen und Anwendungen

Die Durchflussanzeige kann in jeder Position angebracht werden.

Bei Anbringung auf starren Rohren sollte die Durchflussanzeige auf dem Rohr perfekt sitzen.

Die Anzeige funktioniert über einen Zweiwege-Flüssigkeitsdurchfluss mit einer Viskosität unter 30cSt.

Um die Propellerdrehung zu erzeugen, ist eine Mindestdurchflussrate je nach Art und Viskosität der Flüssigkeit erforderlich.

Beim Durchgang mit der Mindestdurchflussrate beginnt der Rotor, sich mit einer zum Flüssigkeitsdurchfluss proportionalen Drehzahl zu drehen.

Der Induktivsensor, der vollständig vom Flüssigkeitsdurchflussbereich abgetrennt ist, liest den Durchfluss an den beiden am Rotor befestigten Metallclips ab, die ein Frequenzvariation abgeben, das durch Anschluss an eine SPS in einen ablesbaren Durchflusswert umgewandelt wird.

Montagehinweis

Um die korrekte Funktion des Rotors sicherzustellen und mit einer sauberen Flüssigkeit zu arbeiten, muss die Schaltung vor der Montage der Anzeige gespült und gereinigt werden, sodass alle Partikel entfernt werden.

Da Luftblasen in der Flüssigkeit zu Messfehlern führen können, wird empfohlen, die Anzeige vor den Ventilen und/oder anderen Komponenten, die Hohlräume erzeugen können, zu montieren.

Elektrische Eigenschaften

Messbereich

Der Gesamtbereich Q1 ist der Bereich zwischen der minimalen und der maximalen Durchflussrate, in dem der Sensor einen Ablesewert ausgibt.

Im nichtlinearen Messbereich Q2 gibt der Sensor ein Signal aus, das nicht als präzise betrachtet werden kann, da die Drehung des Rotors nicht konstant ist.

Im linearen Messbereich Q3 geben die Impulse die Messung mit einer Genauigkeit von ± 3% wieder.

Durch Rotorverschleiß und Druckverlust ergebt sich die Durchflussrate Q4, die über den Maximalwert liegt.

Die in der Tabelle gezeigten Impulse pro Liter sind bei 20°C warmem Wasser gemessene Durchschnittswerte, die mit verschiedenen Sensoren gemessen wurden, um ein genaueres Messergebnis zu erhalten. Im Vergleich zum mit Wasser gemessenen Wert kann die Durchflussfrequenz je nach Dichte oder Temperatur der verwendeten Flüssigkeit um ± 10 % variieren.

Deshalb wird empfohlen, für jede verwendete Flüssigkeit eine eigene Kalibrierung durchzuführen. Die Wiederholbarkeit der Messungen beträgt ±3%, bezogen auf die vollständige Frequenzskala.

HVF-E (G3/4 - G1) - Buchsen Messing
HVF-E (G3/4 - G1) - Buchsen Messing
Andere Ausführungen

Sonderausfuehrungen auf Anfrage

  • Buchsen aus Edelstahl 1.4401
  • Buchsen mit konischem NPT-Gewinde
  • Achse und Flügelrad in Farbe Blau
