CQT.FM-CR Verriegelungen

mit Schlüssel, schnelle Montage, Kunststoff Thermoplast




Artikel auswählen

loading

Produktionsvorgabe

Scrollen Sie horizontal
Ausführung

Material

Kunststoff Thermoplast (Polyamid PA), glasfaserverstärkt, verchromt, hochglanzpoliert, Schließriegel nicht verchromt.

Dichtungsring

Silikon direkt auf der Rückseite des Verriegelungskopfes angebracht.

Federscheibe und Schrauben

nichtrostender Edelstahl

Schlüssel

Kunststoff Thermoplast (Polyamide PA).

Drehwinkel

90°.

IP Schutzart

Schutzart IP65, gemäß EN 60529

Standardausführungen

  • CQT/A: Betätigung mit Doppelbart-Steckschlüssel
  • CQT/T: Betätigung mit Dreikant-Steckschlüssel

Maximale Arbeitstemperatur

80°C.

Demontage-Werkzeug (separat zu bestellen)

Code 421550 ATTREZZO CQT.FM. in rostfreiem Edelstahl 1.4301

Hinweis

Eigenschaften

Verriegelungen CSL.FM werden in der Regel für eine schnelle Montage auf Türen mit Stahlplatten der Dicke 1mm bis 2mm verwendet.

Technische Daten

Mit dem edlen Aussehen ist der verchromte CQT.FM besonders geeignet für den Einsatz in Situationen, in denen häufige Reinigungszyklen aus hygienischen Gründen erforderlich sind.

Die verchromte Oberfläche ist beständig gegen Abnutzungen, Risse und Stöße.

Bei Laboruntersuchungen unter Raumtemperatur (23° C) erwies sich die Widerstandsfähigkeit der verchromten Oberfläche gegenüber Reinigungsmitteln, Aceton, Ethanol, Ameisensäure und Chlor-Lösungen.

CQT.FM-CR - Verriegelungen
Andere Ausführungen

Sonderausfuehrungen auf Anfrage

  • Schließriegel, Stahl, verzinkt.
  • Verriegelungen und Schlüssel werden getrennt geliefert.
Gebrauchsanweisung

Montagehinweis

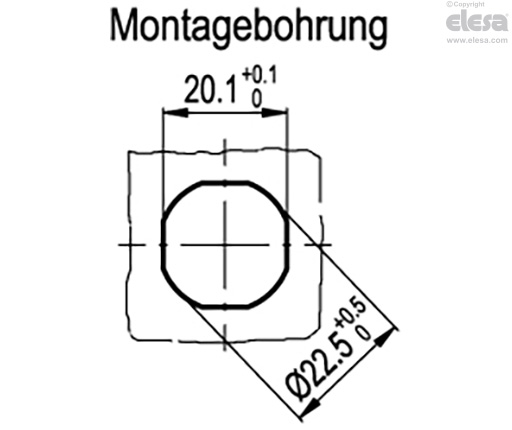

Zur Montage wird die Türe mit einer Bohrung gemäß Skizze versehen. Die Verriegelung wird von vorne durch die Bohrung gesteckt, bis die Flügel der elastischen Scheiben einrasten.

Die Verriegelung wird mit montiertem Hebel für eine schnellere Montage geliefert.

Wenn nötig, kann die Verriegelung mittels Demontage-Werkzeug von der Türinnenseite demontiert werden.

CQT.FM-CR - Verriegelungen
Elesa
Modelle, alle Rechte vorbehalten in Übereinstimmung mit dem Gesetz. Bei Reproduktion der Zeichnungen, bitte immer Quellenangabe.
