PR-CH Verriegelungen mit Griffschale

mit Schloss, Schnappverschluss, Kunststoff Thermoplast




Artikel auswählen

loading

Produktionsvorgabe

Scrollen Sie horizontal

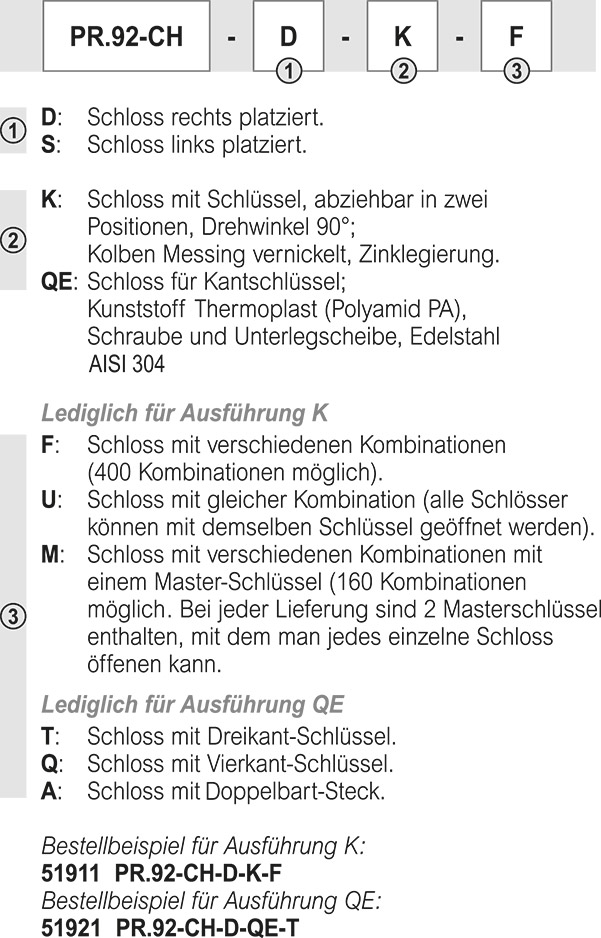

Ausführung

Griff und Verriegelung

Glasfaserverstärkter Kunststoff Thermoplast (Polyamid PA), grau-schwarz, matt.

Zwei Schlüssel

Messing vernickelt oder Kunststoff Thermoplast (PA)

Standardausführungen

PR-CH - Verriegelungen mit Griffschale
Hinweis

Technische Daten

Die Anhebe- (F1) und Anzieh- (F2) Widerstandswerte, welche in der Tabelle angeführt sind, sind die Ergebnisse von Tests bei denen die Griffe an Stahlbleche mit einer Dicke von 1,5mm angebracht wurden.

PR-CH - Verriegelungen mit Griffschale
Zubehör

Zubehör auf Anfrage (separat zu bestellen)

Schließriegel LPR.

PR-CH - Verriegelungen mit Griffschale
assets/low/elesa/PHOTO/12/PR-CH_SEC.jpg
Gebrauchsanweisung

Montagehinweis

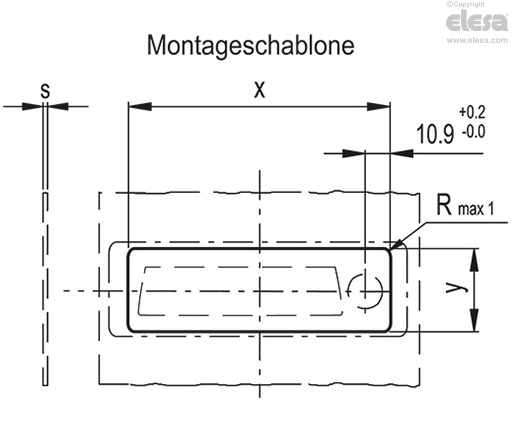

  • Bohrungen gemäß Maßangaben in der Vorlage.
  • Gehäuseöffnung vor dem Einpassen des Griffs entgraten.

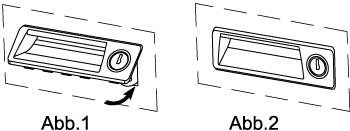

  • Griffschale zunächst an der Oberseite in die Öffnung einlegen (Bild 1).
  • Danach den unteren Teil eindrücken bis die Rastelemente einklippsen (Bild 2).
PR-CH - Verriegelungen mit Griffschale
PR-CH - Verriegelungen mit Griffschale
PR-CH - Verriegelungen mit Griffschale
Elesa
Modelle, alle Rechte vorbehalten in Übereinstimmung mit dem Gesetz. Bei Reproduktion der Zeichnungen, bitte immer Quellenangabe.
