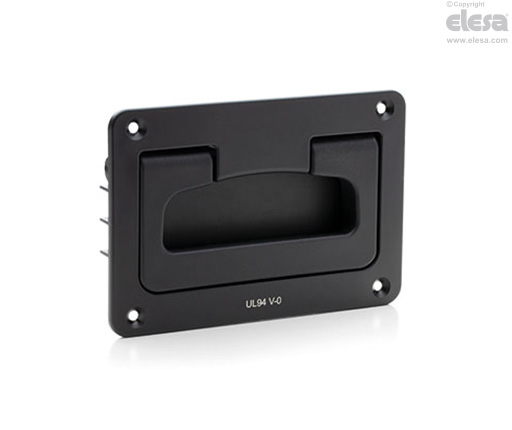

MPR-AE-V0 Schalen-Klappgriffe

mit Rückholfeder, Kunststoff Thermoplast selbstverlöschend




Artikel auswählen

loading

Produktionsvorgabe

Scrollen Sie horizontal
Ausführung

Material

Glasfaserverstärkter Thermoplast, Polyamid (PA), zertifiziert gemäß UL-94 V0, selbstverlöschend, schwarz, matt.

Standardausführung

Durchlöcher für M4 Senkschrauben (nicht mitgeliefert).

Drehstift und Torsionsfeder

Stift, Edelstahl nichtrostend, 1.4305 Feder, Edelstahl nichtrostend, 1.4319

Hinweis

Technische Daten

"V0" Zertifizierung nach UL-94 V (Underwiters Laboratories) Diese Zertifizierung gibt an, dass das in Brand gesteckte Thermoplast-Material innerhalb von 10 Sek. selbsterlöschen muss ohne dabei brennende Tropfen zu erzeugen.

Belastungen: Die in der Tabelle angegebenen Werte F1 (Hebewiderstand) und F2 (Zugbelastung) sind Ergebnisse von Bruchprüfungen mit den entsprechenden dynamometrischen Instrumenten unter den in der Abbildung dargestellten Bedingungen bei Umgebungstemperatur.

MPR-AE-V0 - Schalen-Klappgriffe
Gebrauchsanweisung

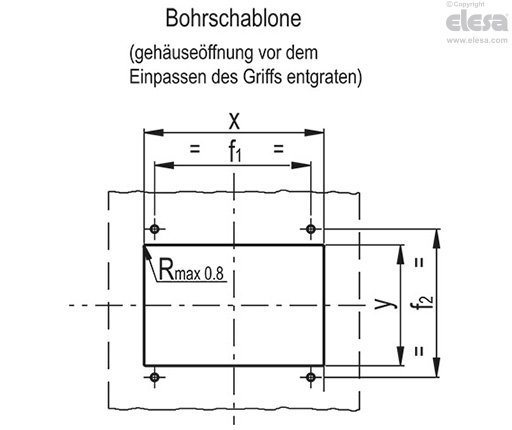

Montagehinweis

Bohrungen gemäß Maßangaben in der Vorlage.

MPR-AE-V0 - Schalen-Klappgriffe
xyf1f2
135.6+0,165.4+0,179,3+/-0,1
Elesa
Modelle, alle Rechte vorbehalten in Übereinstimmung mit dem Gesetz. Bei Reproduktion der Zeichnungen, bitte immer Quellenangabe.
