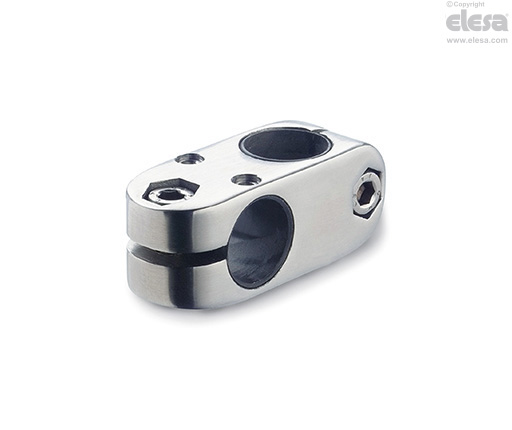

GN 131.1-NI Kreuz-Klemmverbinder
für Lineareiheiten, Edelstahl
Ausführung
Material
Edelstahl Feinguss AISI CF-8, sandgestrahlt, matt.
Schrauben und Muttern Edelstahl 1.4301.
Gleiteinsatz (d1) aus Kunststoff, Polyamid (PA) oder Polytetrafluorethylen (PTFE).
Hinweis
Funktionen und Anwendungen
Edelstahl-Verfahrschlitten GN 131.1-NI werden in Verbindung mit Lineareinheiten eingesetzt.
Durch Klemmung der Führungsbohrung d1 ist es möglich den Verfahrschlitten einzustellen und den Mitnehmer nach Festlegung der finalen Position zu blockieren.
Die Spannschrauben d3 können durch Klemmhebelsets ersetzt werden GN 911 – GN 911.3.
