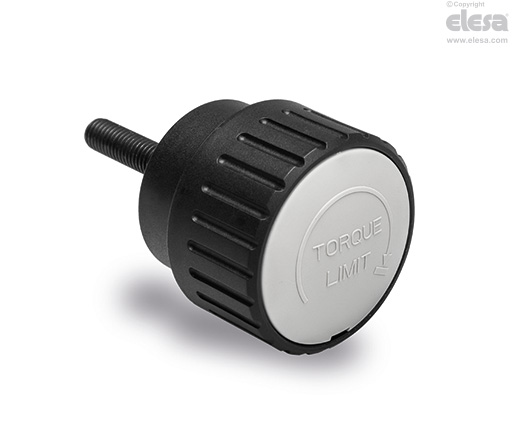

MZD-p

Pomos con regulación de límite de par

Tornillo roscado

Características y aplicaciones

El pomo MZD incorpora un mecanismo (patente ELESA) que al girar a la derecha hasta que queda bloqueado, se alcanza el valor de par requerido al liberarlo del elemento de fijación (inserto o tornillo roscado).

El pomo se emplea cuando el par de apriete aplicado no debe exceder un valor determinado.

La transmisión del par del pomo al elemento de fijación se realiza mediante un sistema de resortes que evita que se supere el par seleccionado. El pomo la se afloja girando a la izquierda.

El pomo se ha evaluado en hasta 60,000 ciclos de apriete y los valores del par no se redujeron.

Ajuste del par

• Retire la tapa introduciendo un desarmador en la ranura.

• El ajuste de fábrica del pomo es de 0.5 Nm. Para aumentar o reducir el valor del par, cambie axialmente la posición del disco con graduaciones moviendo el tornillo central mediante una llave hexagonal (ch = 2.5). El valor nominal del par se puede leer en el pequeño plano inclinado del disco de nivelación que coincida con la marca de indicación, y se puede ajustar entre 0.2 y 1 Nm. La precisión del valor nominal del par depende de la precisión con la que el operador realiza el ajuste (véase tabla). La repetibilidad del par permanece dentro de los límites de ± 10 %.

• Volver a colocar la tapa situándola en su alojamiento mediante una ligera presión.



Ejecuciones especiales bajo pedido

Elemento de apriete con roscado y diferentes longitudes de espárrago.
