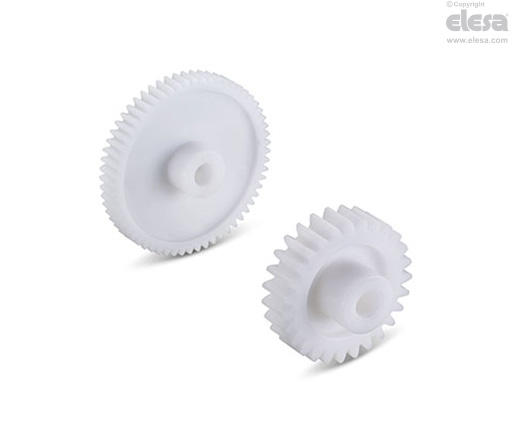

ZCP Engranajes rectos

Tecnopolímero a base de resina acetálica, ángulo de presión de 20°.

Seleccionar tipología




Seleccionar artículo

loading

Especificaciones tecnicas

Desplazarse horizontalmente
Especificaciones principales

Material

Tecnopolímero a base de resina acetálica (POM-C), color blanco.

Ejecuciones estándar

  • Agujero pasante escariado H10.
  • ZCP-0.5: módulo 0.5.
  • ZCP-0.7: módulo 0.7.
  • ZCP-1.0: módulo 1.0.
  • ZCP-1.25: módulo 1.25.
  • ZCP-1.5: módulo 1.5.
  • ZCP-2.0: módulo 2.0.
  • ZCP-3.0: módulo 3.0.
Información general

Características

Los pares indicados en las tablas son válidos con las rpm incluidas entre 0 y 150. Los valores de par pueden variar dependiendo de la lubricación, temperatura, combinación de diferentes materiales y horas de funcionamiento continuo.

Sus excelentes propiedades de deslizamiento, su reducido coeficiente de fricción y su alta resistencia al desgaste hacen que este producto sea adecuado para su uso en elevados regímenes de rotación (superiores a las 1000 rpm), incluso en ausencia de lubricación.

El tecnopolímero a base de acetal permite el uso del producto en sectores alimentarios y en entornos húmedos, y garantiza una elevada resistencia a los agentes químicos, incluidos muchos disolventes.

Datos técnicos

Véase: Elementos de transmisión.

Otras versiones

Ejecuciones especiales bajo pedido

Núcleo con tornillo roscado de fijación

Núcleo con agujero y ranura en cumplimiento con UNI 6604

Instrucciones de uso

Montaje

Para combinar dos engranajes rectos, se requiere juego positivo.

Para los módulos 0.5 – 0.7 – 1.0 – 1.25 – 1.5 se recomienda la tolerancia (+0.03 +0.1). Para los módulos 2.0 – 3.0 se recomienda la tolerancia (+0.08 +0.3).

El orificio escariado H10 ya permite el montaje del engranaje en el eje. En caso de aplicaciones con pares reducidos, no es necesario un hueco para lengüeta para su acoplamiento; basta con un tornillo roscado. Se desaconseja ensanchar el agujero más de 2 mm respecto al diámetro indicado en las tablas, para evitar que aparezcan grietas en el material.

Elesa
Los modelos tienen todos los derechos reservados de acuerdo con las leyes. Mencione siempre la fuente cuando reproduzca nuestros dibujos.
