EIK. Manivela

Tecnopolímero, núcleo con diámetro grande




Seleccionar artículo

loading

Especificaciones tecnicas

Desplazarse horizontalmente
Especificaciones principales

Material

Tecnopolímero de base polipropilénica (PP) reforzado con fibra de vidrio, color negro, acabado mate.

Tapón de inserto

Tecnopolímero a base de resina acetálica (POM), color negro, acabado mate, montaje a presión.

Ejecución estándar

Inserto de acero pavonado, agujero H9 con ranura en cumplimiento con DIN 6885/1 tolerancia P9.

Empuñadura giratoria IEL+x SOFT) en tecnopolímero revestido con elastómero termoplástico "soft-touch" (TPE), color negro, acabado mate, no desmontable.

Posicionador de indexado

Posicionador de muelle de acero pavonado con empuñadura de tecnopolímero de base poliamídica (PA) reforzado con fibra de vidrio, negro, acabado mate. Posicionador de acero pavonado.

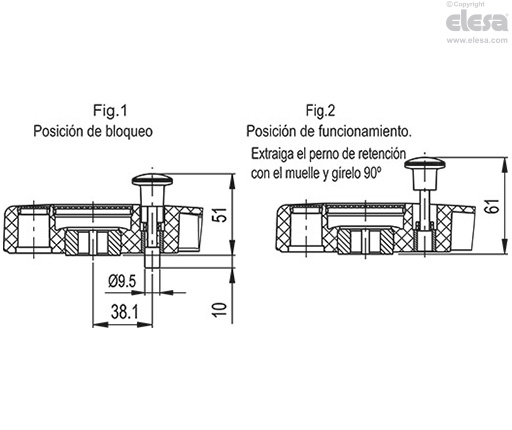

En la posición de bloqueo (manivela bloqueada), el posicionador de muelle sobre sale 10 mm y se asienta en uno de los agujeros especialmente perforados proporcionados en la pared de la estructura (Fig. 1).

En la posición de operación (la manivela gira libremente) el posicionador de muelle se levanta y gira en 90°, de manera que permanece en la posición elevada (Fig. 2).

EIK. - Manivela
Otras versiones

Ejecuciones especiales bajo pedido

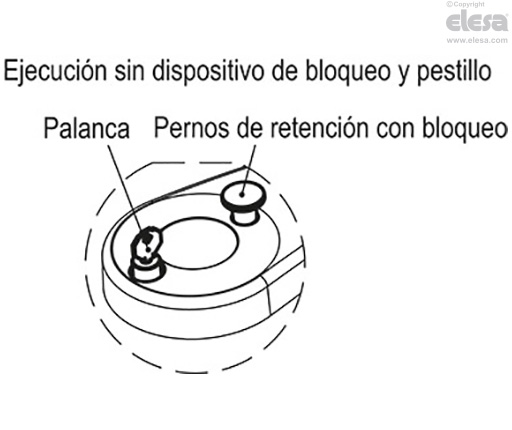

Versión con dispositivo de bloqueo, véase dibujo.

La manivela EIK. puede suministrarse en otros colores y personalizarse con marcas, logotipos o gráficos especiales (tampografiado).
