MPR Manillas plegables encastradas

con muelle de retorno, tecnopolímero




Seleccionar artículo

loading

Especificaciones tecnicas

Desplazarse horizontalmente
Especificaciones principales

Material

Tecnopolímero de base poliamídica (PA) reforzado con fibra de vidrio, color negro RAL 9005 o gris RAL 7040 (C33), acabado mate.

Ejecución estándar

Agujeros pasantes para tornillos de cabeza avellanada M4 o M5 (no incluidos).

Perno de rotación y resortes de retorno

Perno de acero inoxidable AISI 303. Resortes de acero inoxidable AISI 302.

Información general

Datos técnicos

Los valores relativos a resistencia al izado (F1) y a la resistencia a la tensión (F2) indicados en la tabla son el resultado de pruebas de resistencia a la rotura realizadas con un equipo dinamométrico apropiado bajo las condiciones mostradas en la ilustración a una temperatura ambiente.

MPR - Manillas plegables encastradas
Instrucciones de uso

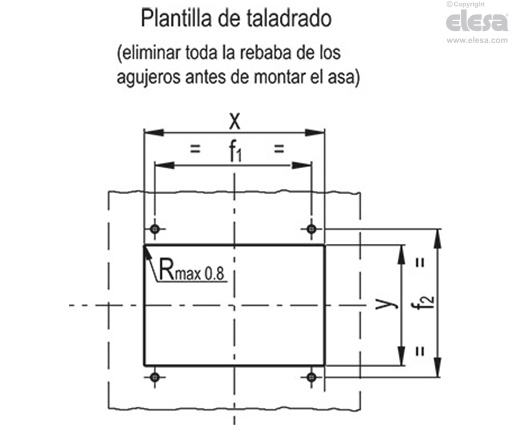

Instrucciones de montaje

Perfore el alojamiento de la empuñadura de acuerdo con las dimensiones.

MPR - Manillas plegables encastradas
 xYf1f2
MPR.141135+0.265+0,2118+/-0,179+/-0,1
MPR.167158-0.286-0,2141+/-0,198+/-0,1
