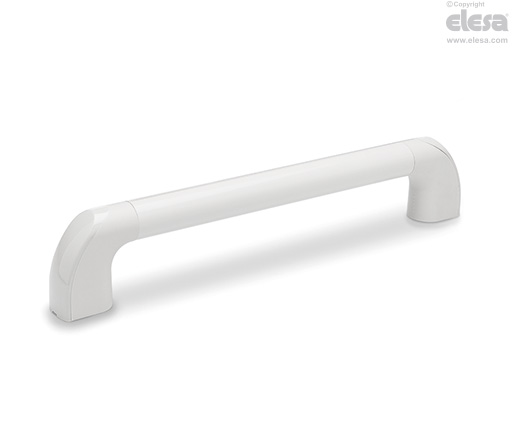

ETH-CLEAN Asas tubulares

Tecnopolímero y aluminio, facilidad de limpieza



Seleccionar artículo

loading

Especificaciones tecnicas

Desplazarse horizontalmente
Especificaciones principales

Soportes del asa

Tecnopolímero de base poliamídica (PA) reforzado con fibra de vidrio, acabado mate.

Cubiertas

  • ECA.T: Tecnopolímero de base poliamídica (PA) color blanco similar al RAL 9002, acabado brillo, montaje a presión. Incluido, desmontable con un desarmador.

Disponible también como accesorio que se vende por separado (ver tabla).

Sistema de montaje de tubo antirrotación

Sistema especial de montaje por expansión entre el tubo y los soportes del asa para evitar la rotación del tubo durante la maniobra.

Ejecución estándar

Agujeros pasantes para tornillos de cabeza cilíndrica con hexágono interno, tornillos de cabeza hexagonal o contratuercas estándar.

  • Tubo de aluminio, revestimiento en color blanco similar al RAL 9002, acabado brillante. Soportes laterales en color blanco similar al RAL 9002

Par de apriete sugerido:

  • montaje posterior con agujeros lisos: 8 [Nm]
  • montaje frontal con agujeros lisos o roscados: 15 [Nm].
Información general

Ergonomía y diseño

El gran diámetro del tubo ofrece un agarre cómodo y seguro; el sistema de fijación antirrotación de los soportes del asa al tubo se desarrollaron para ofrecer un agarre firme y seguro durante la maniobra.

Datos técnicos

Resistencia a la tracción: El valor F2 indicado en la tabla es el resultado de los ensayos de rotura realizados con un equipo dinamométrico apropiado en las condiciones de prueba ilustradas en la figura y a temperatura ambiente.

ETH-CLEAN - Asas tubulares
Otras versiones

Ejecuciones especiales bajo pedido

Diferentes longitudes.

Accesorios

Accesorios bajo pedido

  • DS-ETH: distanciadores en tecnopolímero de base poliamídica (PA) reforzado con fibra de vidrio para aumentar la distancia entre el asa y las superficies de fijación.
  • ECA.T: tapas de cierre de tecnopolímero de base poliamídica (PA), blanco similar a RAL 9002 (CLEAN), acabado brillante, montaje a presión.
ETH-CLEAN - Asas tubulares
CódigoDescripciónd2Hh2h4Para manillaETH-CLEAN - Asas tubulares
15256DS-ETH.35-16-CLEAN416101.512.5ETH.3525
15258DS-ETH.35-32-CLEAN432.511815ETH.3555
Elesa
Los modelos tienen todos los derechos reservados de acuerdo con las leyes. Mencione siempre la fuente cuando reproduzca nuestros dibujos.
