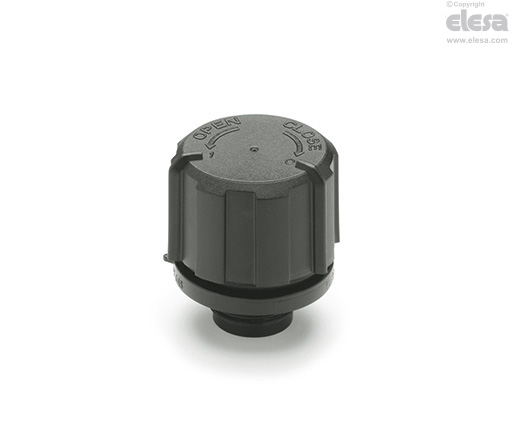

SFC. Tapón de ventilación

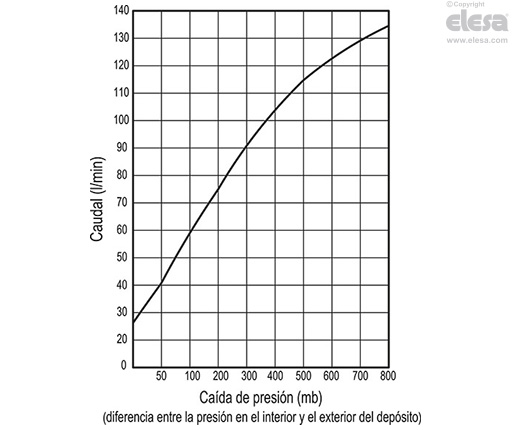

Características y aplicaciones

La tapa del tapón de ventilación SFC. (patente Elesa) puede utilizarse en dos posiciones diferentes:

• Posición de ventilación: la entrada y la salida del aire del depósito están garantizadas en condiciones de uso normal.

• Posición de cierre: un anillo de empaque entre la tapa y la brida de la unión roscada garantiza la perfecta estanqueidad de gases o líquidos en el interior del depósito.

Ejecuciones especiales bajo pedido

• Filtro de aire de espuma de poliuretano reticulada "tech-foam" (base poliéster) con filtración de aire de 40 µ.

• Cubierta en naranja RAL 2004.

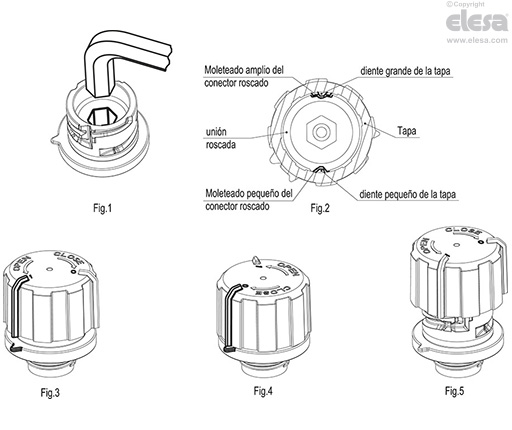

Instrucciones de montaje

Los componentes se suministran sin montar.

• Enroscar el conector roscado utilizando una llave hexagonal, par de torsión máximo 8 Nm (fig. 1).

• Introduzca el filtro "tech-foam" en el correspondiente alojamiento superior.

• Monte la tapa en el conector roscado acoplando correctamente los dos dientes diferentes (uno grande y uno apretado) en el interior de la tapa, con las ranuras pertinentes de la parte superior del conector roscado (fig. 2).

• Si se gira la cubierta hacia la derecha unos cuantos grados, se alcanza la posición de ventilación: el índice en la cubierta marcado con 1 está en línea con el índice del conector roscado (Fig. 3).

• Si se gira la cubierta hacia la derecha siguiendo la flecha CERRAR, se alcanza la posición de cierre: el índice en la cubierta marcado con 0 está en línea con el índice del conector roscado (Fig. 4).

• Para pasar de la posición de cierre a la posición de ventilación, gire la tapa a la izquierda siguiendo la flecha OPEN hasta que haga clic.

• Al girar aún más la cubierta hacia la izquierda siguiendo la flecha ABRIR, es posible desmontar la cubierta del conector roscado, lo que permite al operador limpiar los dos componentes o sustituir o limpiar el filtro "tech-foam" (Fig. 5).
