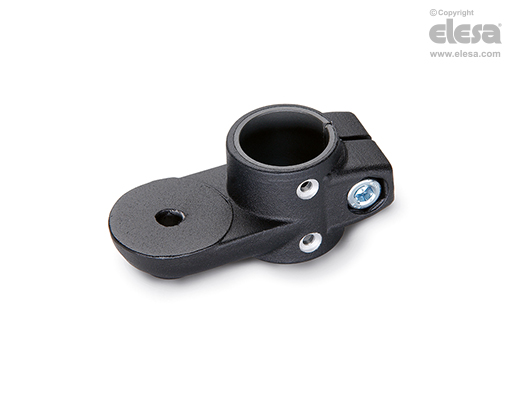

GN 274.1 Soportes para sensores

para actuadores lineales, aluminio




Seleccionar artículo

loading

Especificaciones tecnicas

Desplazarse horizontalmente
Especificaciones principales

Material

Aluminio, revestimiento de resina epóxica, color negro RAL 9005, acabado mate.

Tornillo y tuerca de acero inoxidable AISI 304

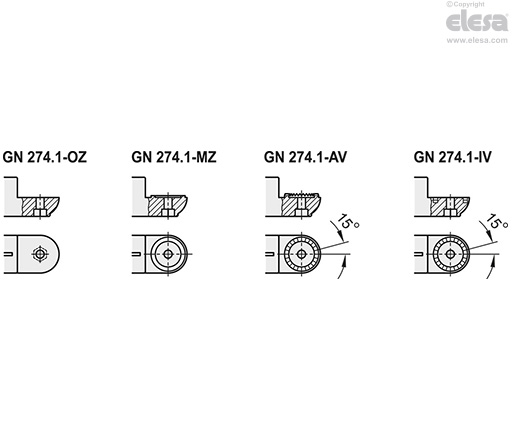

Ejecuciones estándar

  • GN 274.1-OZ: sin anillo de centrado.
  • GN 274.1-MZ: con anillo de centrado texturizado.
  • GN 274.1-AV: con dientes texturizados.
  • GN 274.1-IV: con dientes al ras.

Agujero d1:

  • B: sin casquillo deslizante.
  • G: con casquillo deslizante de tecnopolímero de base poliamídica (PA) o de politetrafluoroetileno (PTFE).
GN 274.1 - Abrazaderas de conexión con rotación
Información general

Características y aplicaciones

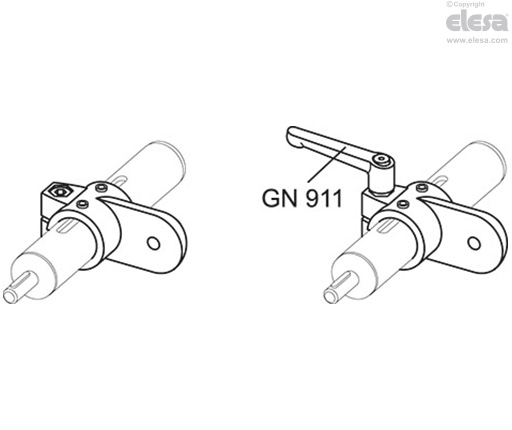

Las abrazaderas de conexión GN 274.1 normalmente pueden coincidir con los actuadores lineales.

Al sujetar el agujero guía d1, es posible ajustar el posicionamiento del actuador y bloquear el deslizador después de haber establecido la posición final.

El tornillo de fijación d3se puede sustituir por el kit de fijación GN 131.

GN 274.1 - Abrazaderas de conexión con rotación
