SQT. Angolari per profilati

Tecnopolimero




Seleziona articolo

loading

Specifiche tecniche

Scorri orizzontalmente
Specifiche principali

Materiale

Tecnopolimero a base poliammidica (PA) rinforzato fibra vetro, colore grigio simile a RAL 7046, finitura mat.

Esecuzioni standard

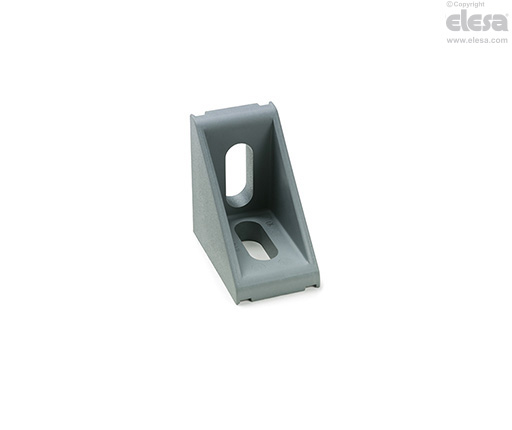

  • SQT-A: con due asole e sedi per viti M8.
  • SQT-F: con due fori e sedi per viti M8 e guide di riferimento per il centraggio.
  • SQT-AF: con asola, foro e sedi per viti M8 e guide di riferimento per il centraggio.

Nel caso di fissaggio con viti nelle asole, utilizzare viti tipo UNI 9327.

Informazioni generali

Caratteristiche e applicazioni

Gli angolari di fissaggio SQT. sono indicati per assemblare in modo molto semplice strutture composte da profilati in alluminio per protezioni di sicurezza per macchinari e attrezzature.

Forma, sezioni e materiale utilizzato garantiscono eccezionali caratteristiche meccaniche di rigidità, stabilità dimensionale e resistenza alla temperatura.

Dati Tecnici

Per il corretto utilizzo, le sollecitazioni applicate agli angolari devono soddisfare le condizioni qui sotto riportate.

DescrizioneF [N]F•L [Nm]
SQT.40-18< 600< 25
SQT.40-25< 700< 30
SQT.43-43< 750< 35
SQT. - Angolari per profilati
SQT. - Angolari per profilati
Accessori

Accessori a richiesta

Calotte di chiusura serie CO.SQT in tecnopolimero a base poliestere (PBT), colore grigio simile RAL 7046, finitura semilucida, per evitare il deposito di sporco ed impurità all'interno degli angolari.
