MPI-15 Sistema magnetico di misura

Modalità lineare e angolare




Seleziona articolo

loading

Specifiche tecniche

Scorri orizzontalmente
Informazioni generali

Caratteristiche e applicazioni

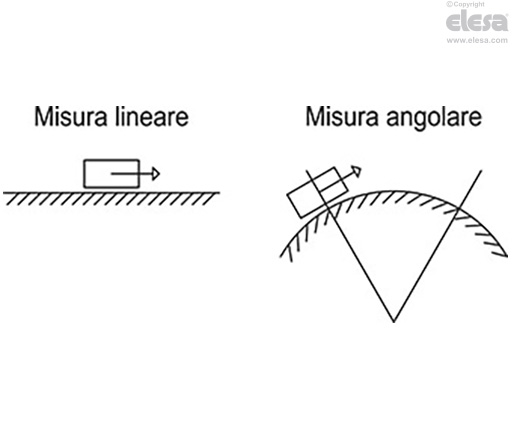

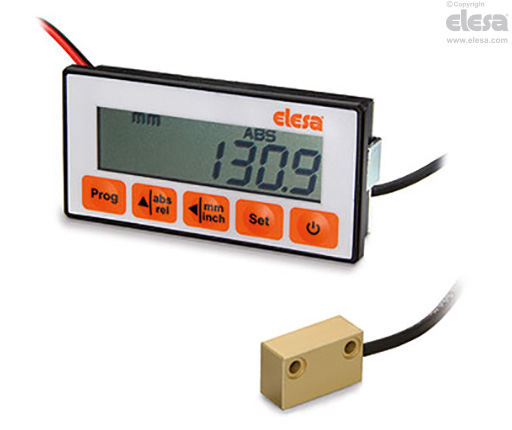

Il sistema di misura MPI-15, composto da un visualizzatore di quote con sensore di posizione magnetico integrato, abbinato alla banda magnetica M-BAND-10 (da ordinare separatamente), è un sistema completo per la misura di spostamenti lineari e angolari (con raggio minimo di 65mm).

Caratterizzato da una estrema facilità di montaggio, permette allineamenti e posizionamenti precisi e consente di ridurre al minimo i tempi e le procedure di lavorazione.

  • LCD multifunzione con 5 tasti.
  • Modalità assoluta / incrementale.
  • Valore di offset programmabile.
  • Alimentazione a batteria esterna 1.5 VDC.
  • Alimentazione a tampone durante la sostituzione della batteria.
  • Protezione contro inversione accidentale di polarità.
  • Materiale involucro sensore magnetico: alluminio anodizzato.

Ulteriori informazioni tecniche disponibili nel manuale d'uso.

MPI-15 - Sistema magnetico di misura
Dati tecnici
Autonomia1.5 anni (batteria tipo C)
Risoluzione(1)0.1 mm - 0.01 in - 0.01°
Precisione(2)0.1 mm
Ripetibilità(3)0.001 mm
Velocità di letturamax. 2.5 m/s
Autodiagnosticacontrollo batteria, controllo sensore, controllo presenza banda magnetica
Unità di misura programmabilemillimetri, pollici, gradi (angoli)
Temperatura di esercizio0 ÷ 50 °C
Temperatura di immagazzinamento-20 ÷ +70 °C
Umidità relativamax. 95% a 25 °C senza condensazione
Grado di protezione

IP40 intero dispositivo

IP54 lato frontale secondo EN 60529

IP67 sensore magnetico

Protezione da interferenze elettromagneticheIEC 61000-4-2

(1) Risoluzione: la più piccola variazione di lunghezza che il sistema è in grado di visualizzare.

(2) Precisione: la massima deviazione del valore misurato dal sistema valore reale.

(3) Ripetibilità: il grado di vicinanza tra una serie di misura di uno stesso campione, quando le singole misurazioni sono effettuate lasciando immutate le condizioni di misura.

Accessori

Accessori a richiesta

Banda magnetica M-BAND-10.

Altre esecuzioni

Esecuzioni speciali a richiesta

Mascherina del visualizzatore con simboli grafici, marchi o diciture personalizzate.

Sensore magnetico con cavo di lunghezza diversa dalle esecuzioni standard indicate in tabella, fino ad un massimo di 20 m.

Istruzioni d'uso

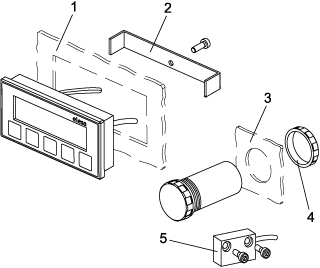

Istruzioni di montaggio

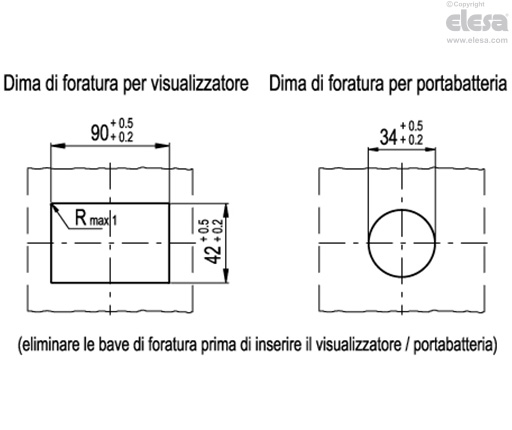

  • Praticare nella lamiera una foratura 42 +0.2/+0.5 mm x 90 +0.2/+0.5 mm per l'installazione del visualizzatore.
  • Fissare il visualizzatore al pannello utilizzando l'apposita staffa di montaggio (vite inclusa nella fornitura).
  • Praticare nella lamiera una foratura di diametro 34 +0.2/+0.5 mm per l'installazione del portabatteria.
  • Fissare il portabatteria al pannello utilizzando l'apposita ghiera.
  • Fissare il sensore magnetico utilizzando viti M3 (non comprese nella fornitura). Distanza fra sensore e banda magnetica per garantire una corretta lettura dello spostamento: max 2.5 mm.
