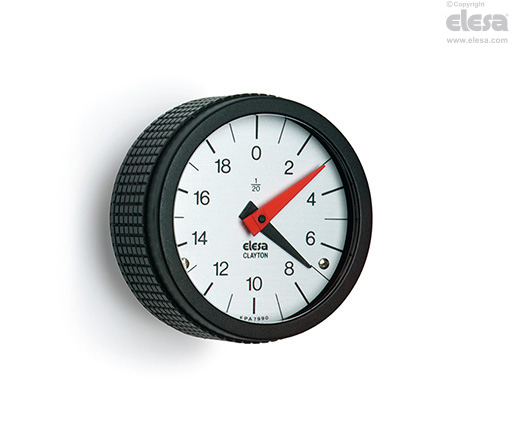

MBT-GA Manopole con indicatore di posizione integrato

movimento gravitazionale, tecnopolimero




Seleziona articolo

loading

Specifiche tecniche

Scorri orizzontalmente
Specifiche principali

Manopola bugnata

Tecnopolimero a base poliammidica (PA) rinforzato fibra vetro, colore nero, finitura mat.

Alberino stampato integralmente con la cassa.

Lunetta

Tecnopolimero. Sovrastampata alla visiera.

Visiera

Tecnopolimero trasparente a base poliammidica (PA-T) (praticamente infrangibile).

Resistente a solventi, oli, grassi ed altri agenti chimici (evitare il contatto con alcool nella pulizia della visiera).

Quadrante

Alluminio naturale anodizzato opaco.

Graduazione oraria o antioraria colore nero.

Esecuzione standard

Boccola acciaio brunito, foro cieco alesato H7, fissaggio all'albero per mezzo di vite di pressione senza testa, cava esagonale, estremità a coppa, secondo UNI 5929-85, compresa nella fornitura.

Lettura

La lancetta nera indica i giri effettuati dall'albero di comando a partire dalla posizione iniziale (0); la lancetta rossa indica le frazioni di giro.

Rotazione su cuscinetto a sfere: massima precisione di lettura.

Rapporto

Per la scelta del rapporto consultare il capitolo "Indicatori di posizione a reazione gravitazionale".

Protezione IP

La saldatura ad ultrasuoni della visiera alla cassa garantisce la tenuta stagna con grado di protezione IP 67 vedi tabella EN 60529.

Informazioni generali

Caratteristiche e applicazioni

Le manopole con indicatore gravitazionale integrato possono essere utilizzate con alberi ad asse orizzontale o inclinato fino a 60°.

Altre esecuzioni

Esecuzioni speciali a richiesta

  • Quadrante speciale con logo o graduazioni a disegno
  • Rapporti speciali
  • Riempimento con olio di paraffina, temperatura massima di esercizio in continuo 40°C
  • Lancetta unica.
