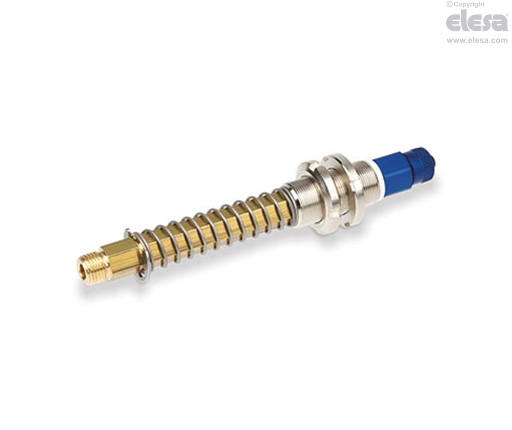

VPC-M

Vridstyva fjäderfästen för sugkoppar

Rak utvändigt gängad anslutning

Kännetecken och användning

VPC fjäderfästen för sugkoppar består av:

• en anslutning i mässing med sexkantsdel för fastsättning av sugkoppen. Denna utformning förhindrar att stången och sugkoppen som fästs på den roterar runt sin axel.

• en gängad hylsa i stål eller mässing med två åtdragningsringmuttrar för snabb montering av sugkoppsfästet på automatiseringsenheten

• en fjäder för att dämpa stöten från sugkoppen och samtidigt upprätthålla ett konstant tryck mot den last som ska lyftas;

• en snabbkoppling för anslutning till sugslangen.

Lämplig för sugkoppar med en diameter på minst 45 mm och högst 110 mm.

Fjäderns effektiva slaglängd är beroende av spindelns längd (l3), i synnerhet:

• 16 mm för en längd på 28 mm

• 49 mm för en längd på 65 mm

• 74 mm för en längd på 95 mm

Kompatibel med plastslang med diameter 6x8.

Se Tekniska data för sugkoppar  .
