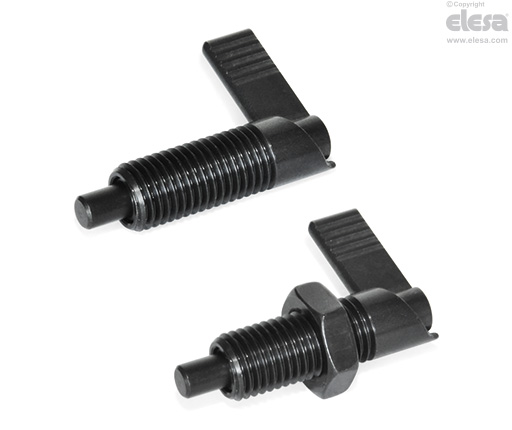

GN 721 - GN 721.1 Inställningsbult

Med eller utan viloläge, stål

Välj typ




Välj artikel

loading

Tekniska specifikationer

Rulla horisontellt
Huvudspecifikationer

Gängad kropp

Svartoxiderat stål.

Låspinne

Svarvat och nitrerat stål.

Föreslagen tolerans för hålet för låspinnen = H7.

Fjäder

AISI 301 rostfritt stål.

Kontermutter

Svartoxiderat stål.

Spak

Svartoxiderat stål.

Spaköverdrag

Motståndskraftig polyamidbaserad (PA) teknopolymer, svart färg, matt yta.

Standardutförande

  • GN 721: utan viloläge.
  • GN 721.1: med ett urtag i den returerade positionen.

Version index:

  • RA: låspinnen dras tillbaka genom rotation moturs, utan kontermutter.
  • RAK: låspinnen dras tillbaka genom rotation moturs, med kontermutter.
  • LA: låspinnen dras tillbaka genom rotation medurs, utan kontermutter.
  • LAK: låspinnen dras tillbaka genom rotation medurs, med kontermutter.
  • RB: låspinnen dras tillbaka genom rotation moturs, utan kontermutter, med spaköverdrag.
  • RBK: låspinnen dras tillbaka genom rotation moturs, med kontermutter, med spaköverdrag.
  • LB: låspinnen dras tillbaka genom rotation medurs, utan kontermutter, med spaköverdrag.
  • LBK: låspinnen dras tillbaka genom rotation medurs, med kontermutter, med spaköverdrag.
GN 721-RA - Låspinnen dras tillbaka genom rotation moturs
Allmän information

Kännetecken och användning

GN 721 och GN 721.1 inställningsbult med spak används när låspinnen måste dras in snabbt. Genom att rotera spaken 180° dras låspinnen in.

I GN 721.1 utförandet hålls spaken i detta läge genom ett urtag.

GN 721-RA - Låspinnen dras tillbaka genom rotation moturs
