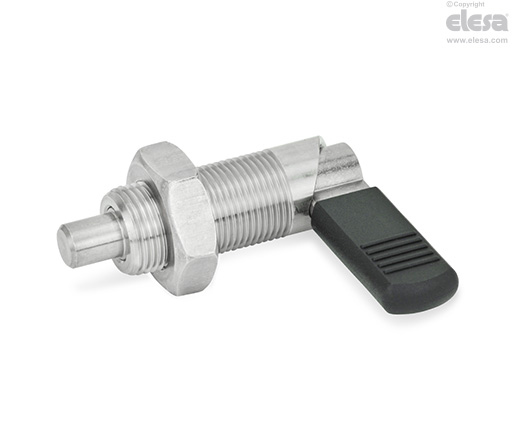

GN 612-NI Inställningsbult

Viloläge, rostfritt stål

Välj typ




Välj artikel

loading

Tekniska specifikationer

Rulla horisontellt
Huvudspecifikationer

Gängad kropp

AISI 303 rostfritt stål.

Låspinne

Svarvat och förnicklat AISI 303 rostfritt stål.

Föreslagen tolerans för motsvarande hål = H7.

Kontermutter

Rostfritt stål.

Spak

Sintrat AISI 316L rostfritt stål.

Spaköverdrag

Motståndskraftig polyamidbaserad (PA) teknopolymer, svart färg, matt yta.

Standardutförande

  • GN 612-A-NI: utan spaköverdrag, utan kontermutter.
  • GN 612-AK-NI: utan spaköverdrag, med kontermutter.
  • GN 612-B-NI: med spaköverdrag, utan kontermutter.
  • GN 612-BK-NI: med spaköverdrag, med kontermutter.
Allmän information

Kännetecken och användning

GN 612-NI inställningsbult med spak används när låspinnen måste dras in snabbt.

Genom att vrida spaken 180°, stannar låspinnen i infällt läge. Spaken hålls i denna position genom ett urtag.

Elesa
Alla designrättigheter förbehållna i enlighet med lagen. Ange alltid källan vid reproduktion av våra ritningar.
Ganter
