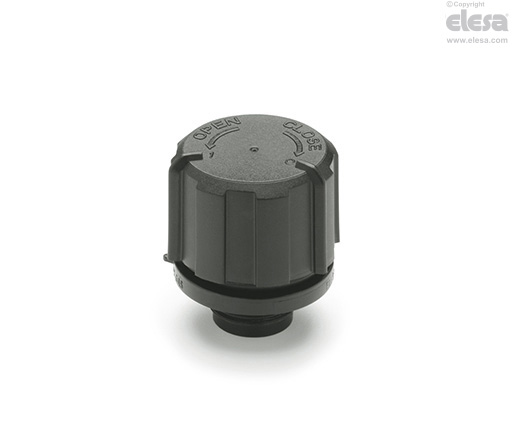

SFC. Luftningsplugg

Kännetecken och användning

Huven på SFC. luftningsplugg (Elesa patent) kan ställas i två olika lägen:

• Öppen: luft släpps in och ut ur behållaren under normal användning.

• Stängd: en packningsring mellan locket och den gängade delen garanterar en perfekt tätning mot gas eller vätska som finns i behållaren.

Specialutförande på förfrågan

• Luftfilter i polyuretanskum med nätstruktur "tech-skum" (polyesterbaserad) med luftfiltrering 40 μ.

• Huv i RAL 2004 orange.

Monteringsanvisningar

Komponenterna levereras omonterade.

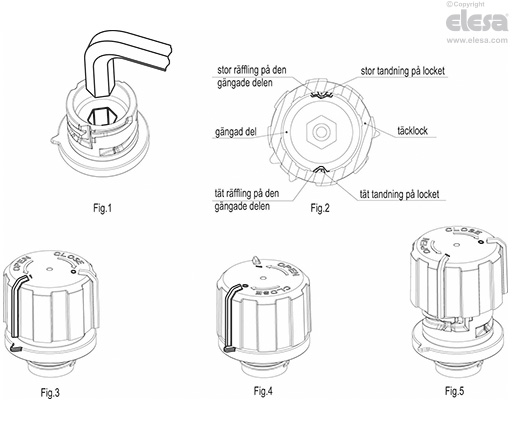

• Skruva fast den gängade delen med hjälp av en invändig sexkant, åtdragningsmoment 8 Nm (Fig. 1).

• Infoga "tech-foam"-filtret i dess rätta läge.

• Montera locket genom att matcha de två olika räfflade delarna (en bred och en smal) i locket, med motsvarande räfflingar på den gängade delen (Fig. 2).

• Genom att vrida huven medurs några grader erhålls positionen för luftningsläget: markeringen på locket märkt med 1 är i linje med markeringen på den gängade delen (Fig. 3).

• Genom att vrida huven ytterligare medurs i pilens riktning CLOSE, erhålls positionen för stängt läge: markeringen på huven märkt med 0 är i linje med markeringen på den gängade delen (Fig. 4).

• För att ändra från stängt läge till luftningsläge, rotera huven moturs i pilens riktning OPEN tills det klickar till.

• Genom att vrida huven ytterligare moturs i pilens riktning OPEN, är det möjligt att demontera huven från den gängade delen, vilket gör det möjligt för operatören att rengöra de två komponenterna eller att ersätta eller rengöra "tech-foam" filtret (fig. 5).
