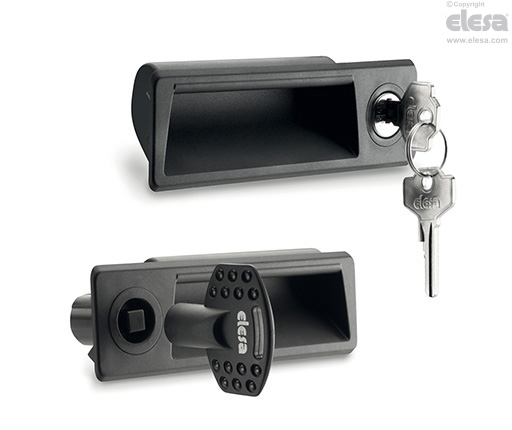

PR-CH Infällda draghandtag med låsregel
Snap-in montering, teknopolymer
Huvudspecifikationer
Handtag och låshus
Glasfiberförstärkt polyamidbaserad (PA) teknopolymer, gråsvart, matt yta.
Två nycklar
Förnicklad mässing eller polyamidbaserad (PA) teknopolymer.

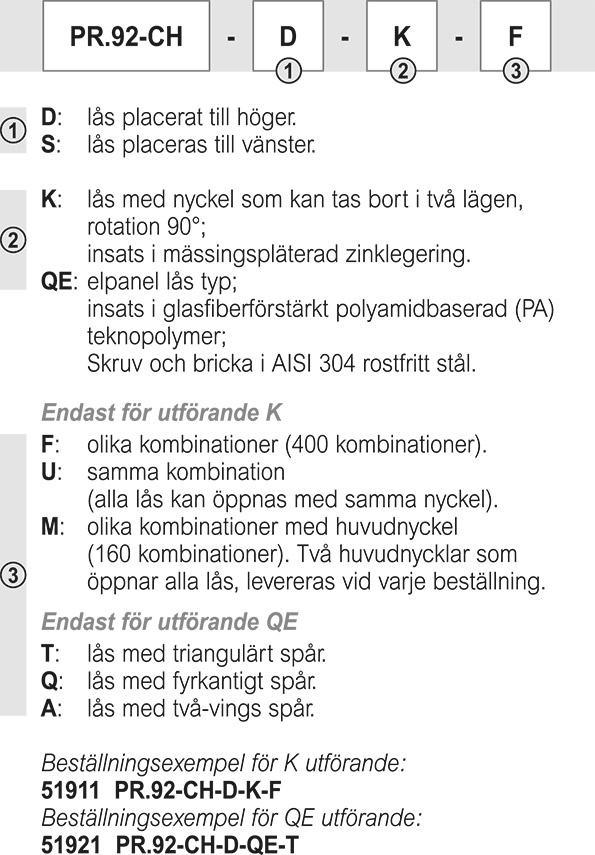

Standardutförande
Allmän information
Tekniska data
Lyft (F1) och drag (F2) kraftsvärden redovisade i tabellen är resultatet av tester som utförs i laboratorium med handtag monterat på förstärkt plåtpanel med tjocklek = 1.5 mm.
Bruksanvisning
Monteringsanvisningar

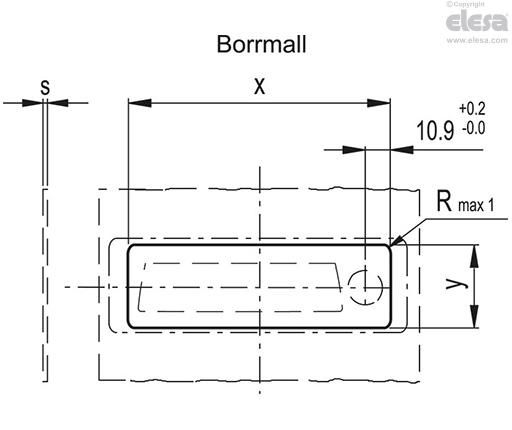

- Ta upp hålet i panelen i enlighet med malldimensioner.
- Avlägsna alla grader innan du monterar handtaget.

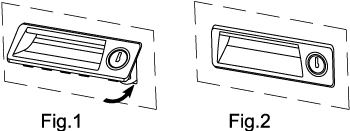

- Montera den övre delen av handtaget i hålet (fig. 1).
- Tryck på den nedre delen tills den sitter på plats (Fig. 2).
Alla designrättigheter förbehållna i enlighet med lagen. Ange alltid källan vid reproduktion av våra ritningar.
