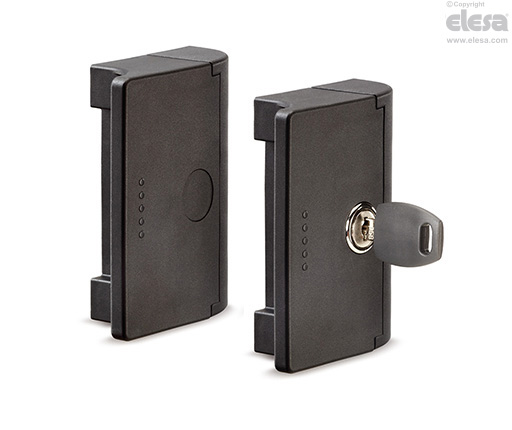

ESC Dörrlås handtag

Kännetecken och användning

• ESC dörrlås handtag (ELESA patent) håller dörren låst i stängt läge. På grund av sin placering på utsidan av dörren, är dess installation mycket enkel.

• Måtten på handtaget medger montering på profiler med en minsta storlek på 25 mm och högst 40 mm.

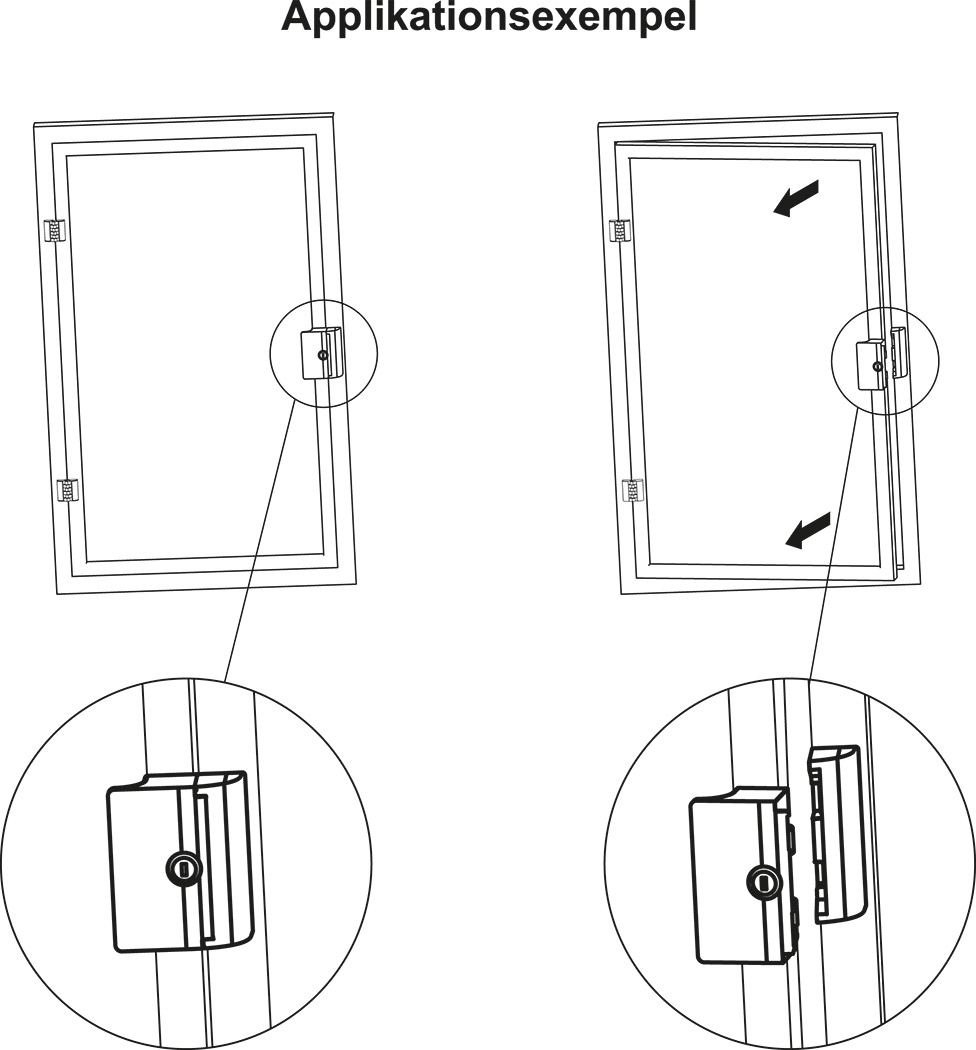

• Handtaget kan kompensera för eventuell snedställningen av dörren och föra den tillbaka till sitt rätta läge vid stängning med hjälp av de inbyggda styrningarna.

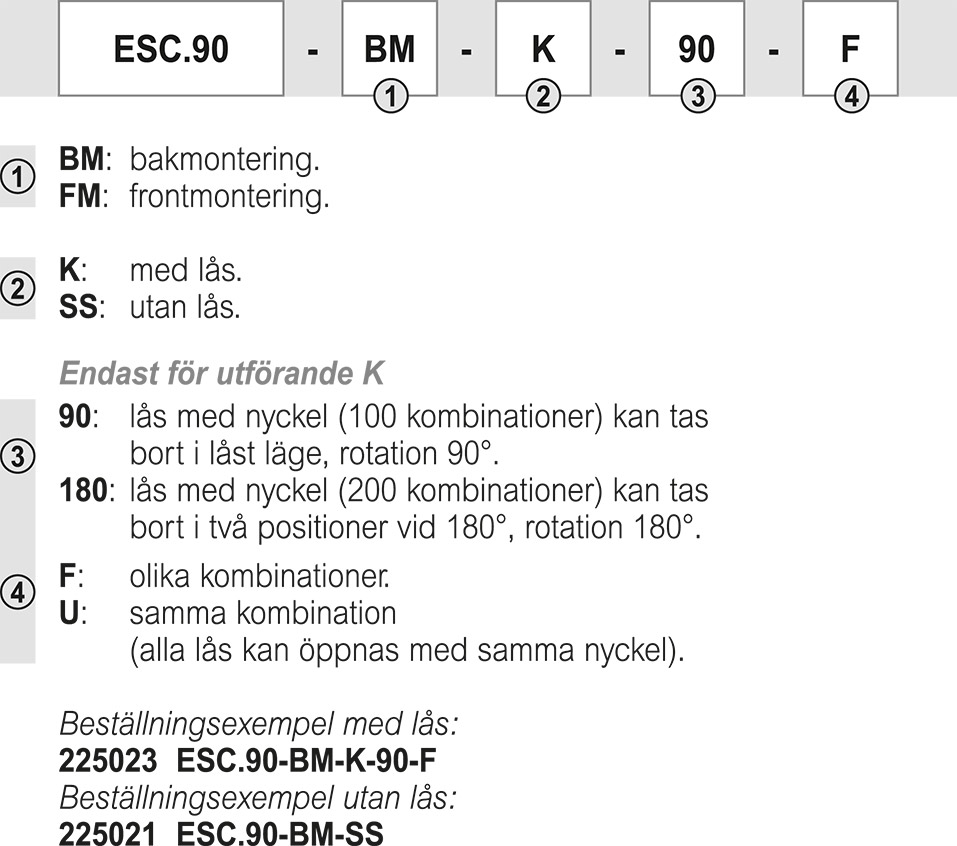

• Handtaget är manipulerings säkert från utsidan tack vare den bakre infästning (ESC.90-BM) eller främre infästning (ESC.90-FM) med täcklock som inte kan demonteras när handtaget är stängt och hindrar tillträde till skruvarna.

• I särskilda tester handtaget har alltid visat oförändrad prestanda för över 40 000 cykler.



Monteringsanvisningar

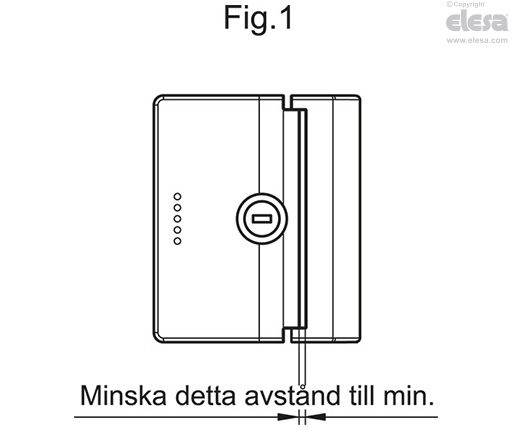

För att säkerställa en korrekt öppningskraft (45 N i de fall handtaget monterats efter bästa förutsättningar), rekommenderar vi att placera de två delarna i handtaget så nära som möjligt (Fig. 1) vid montering.

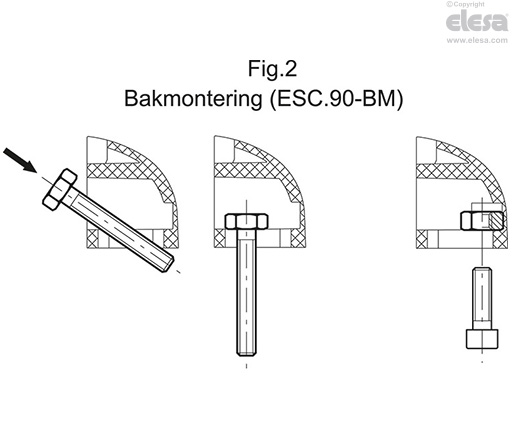

Bakre montering med hjälp av M6 sexkantskruvar DIN 933 eller M6 sexkantmuttrar DIN439B: placera skruven som visas i Fig. 2. För att underlätta montering med mutter, rekommenderar vi att man inledningsvis fäster muttern så som visas i ritningen.

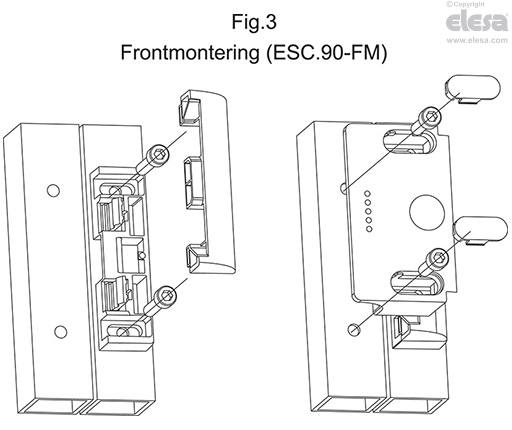

Frontmontering med hjälp av M6 cylindriska skruvar: placera dörrkarmen och dörr genom att applicera täcklocken som förhindrar åtkomst till skruvarna (Fig. 3) (manipuleringssäker).

Förslaget åtdragningsmoment för monteringsskruvar: 5 Nm.

Först när dörren är öppen, är det möjligt att ta bort täcklocken med en skruvmejsel på både dörren (Fig. 4) och dörrkarmen (Fig. 5).
