GN 30I Connexions angulaires

Zinc moulé sous pression, pour profilés en aluminium (système modulaire de type I), avec ou sans accessoires




Sélectionner l'article

loading

Spécifications techniques

Faire défiler horizontalement
Spécifications principales

Versions

  • Version A: sans accessoires
  • Version C: avec kit de fixation et cache

Équerre de fixation

Alliage de zinc moulé sous pression

Aluminium, peinture blanche     ZW

Vis et tasseaux pour rainures en T (type C uniquement)

Acier zingué, finition passivée bleu     SZ

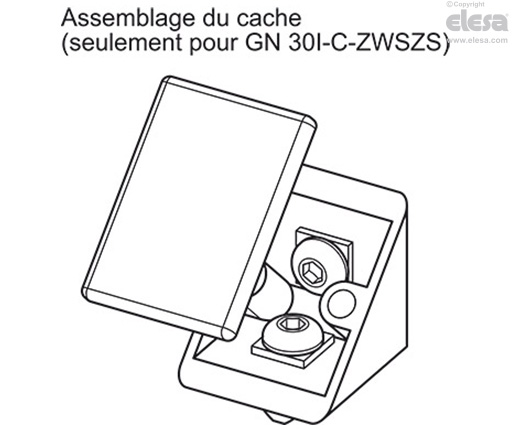

Cache (type C uniquement)

Technopolymère à base de polyamide (PA)

Black     S

Informations générales

Caractéristiques et applications

Les équerres GN 30I permettent de fixer des profilés en aluminium à angle droit sur des éléments tels que des tables ou des panneaux. Aucun usinage du profilé n'est nécessaire.

Le raccord peut être positionné et déplacé librement dans la rainure. Pour fixer les équerres sur un panneau ou perpendiculairement à un profilé en aluminium, il est nécessaire de briser les pattes de guidage.

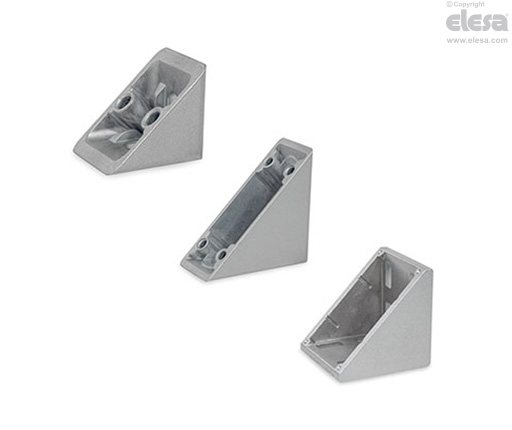

GN 30I-A-ZW - Sans accessoires
GN 30I-A-ZW - Sans accessoires
Accessoires sur demande

Accessoires sur demande

  • GN 50I: Tasseaux pour rainures en T
