PVD. Sauterelles pneumatiques

avec support à renfort, acier




Sélectionner l'article

loading

Spécifications techniques

Faire défiler horizontalement
Spécifications principales

Matière

Acier C10 zingué.

Base

Acier C10 zingué.

Vis de support cylindre à tête évasée à six pans creux

Acier bruni.

Douilles de support cylindre

Acier trempé.

Corps et chevilles de jonction du cylindre

Aluminium.

Axes de rotation et anneaux seeger

Aluminium.

Tige de poussée

Acier INOX AISI 420.

Exécutions standards

  • PVD-APV: avec levier de serrage ouvert et deux rondelles pliées.
  • PVD-EPV: avec levier de serrage plein et collier pour soudage.

Pression maximum d'exercice

6 bar.

Température maximale d’exercice

70°C.

Embout de serrage

A commander séparément.

Informations générales

Caractéristiques et applications

Toutes les articulations sont lubrifiées avec une graisse spéciale.

Les sauterelles mécaniques à commande pneumatique PVD. peuvent être installées sur deux plans différents de fixation.

Elles sont toutes équipées d'un cylindre magnétique qui, grâce à l'utilisation du détecteur de proximité PSWX (à commander séparément), fournit pendant son travail des impulsions électriques de commande et/ou de contrôle.

Tous les cylindres magnétiques sont équipés d'un frein pneumatique automatique dans l'embout arrière.

L’utilisation d’un groupe filtre graisseur est indispensable pour un fonctionnement durable et correct du cylindre, tandis que pour une longue durée des organes mécaniques, nous conseillons des régulateurs d’écoulement.

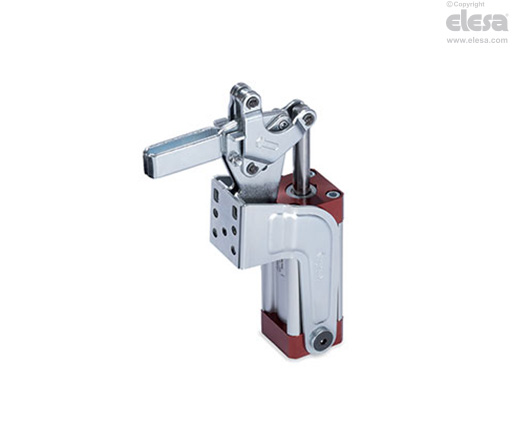

PVD-APV - Avec levier de serrage ouvert et deux rondelles pliées
