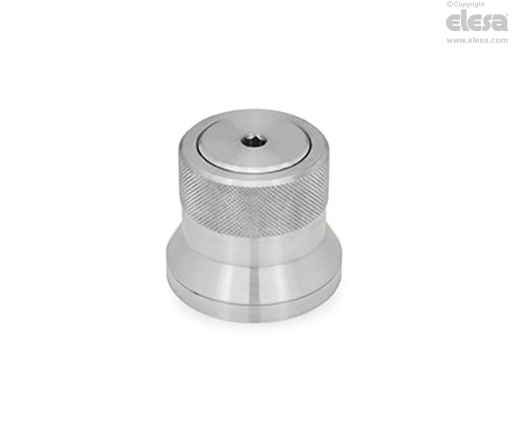

GN 200-A-NI

Groupe dispositif d’arrêt et de positionnement

Base et bouton en acier INOX, sans bras de levier

Caractéristiques et instructions

Le bouton renfèrme un dispositif qui permet de petits mouvements de rotation (6° ou multiples) et le conséquent mouvement et positionnement de parties de machine.

En position de repos, la denture interne du bouton (60 dents) se raccorde en même temps à la denture externe de la base (fixe) et à celle de la douille (ancrée au petit arbre).

Pour effectuer le mouvement de l'arbre, le bouton doit être extrait et enlevé de la denture de la base, en le tirant ou en le soulevant dans la direction de l'axe, en agissant contre un ressort. La denture externe permet le raccord entre le bouton et le petit arbre pendant la manœuvre de rotation.

Avec 60 dents on peut obtenir 2, 3, 4, 5, 6, 10, 12, 15, 20 et 30 divisions exactes.

En cas de couples résistants élevés dans la rotation de l'arbre, la désinsertion et l'insertion de la denture peut présenter des difficultés à cause du jeu limité des parois ou du frottement sur les dentures. Dans ce cas, il est conseillé d'employer des leviers à déclic GN 125.

Types d'assemblage

Le groupe dispositif d'arrêt et positionnement GN 200 peut être conçu de façon à ce qu’on puisse faire tourner le petit arbre et le bloquer seulement dans un nombre de position donné. Un pointeau saillant placé dans la base permet de réinsérer les deux dentures seulement en correspondance des deux trous pratiqués dans le bouton (exemple 2).

Puisque le positionnement exacte du blocage se réalise au moyen de l’insertion des dentures, le pointeau ayant seulement une première fonction d’arrêt, les deux trous doivent être pratiqués avec un certain jeu.





Exécutions spéciales sur demande

• Anneaux de régulation avec graduations de précision gravées au laser (voir Graduations).

• Finition chromée mate.

• Groupe dispositif d'arrêt à deux bras.
