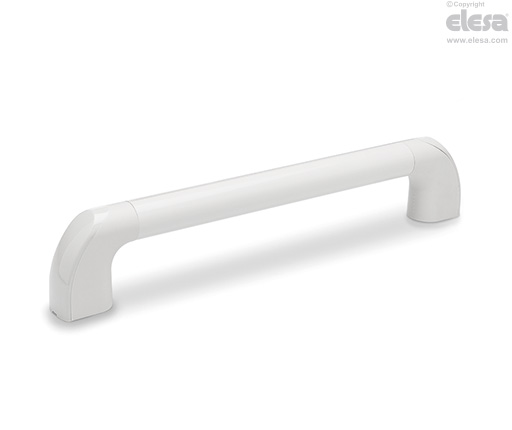

ETH-CLEAN Poignées tubulaires

Technopolymère et aluminium, nettoyabilité maximale




Sélectionner l'article

loading

Spécifications techniques

Faire défiler horizontalement
Spécifications principales

Supports latéraux

Technopolymère à base de polyamide (PA) renforcé de fibre de verre, finition mate.

Calottes de fermeture

  • ECA.T: Technopolymère à base de polyamide (PA) couleur blanche semblable à RAL 9002, finition brillante, assemblage par pression. Comprises dans la forniture, amovibles avec un tournevis.

Disponibles aussi comme pièce détachée vendue séparément (voir tableau).

Système de fixation antirotation tube

Système spécial de fixation du tube aux supports latéraux, à expansion. Cela permet d'éliminer la rotation du tube.

Exécution standard

Trous passants pour vis à tête cylindrique à six pans creux, vis à tête hexagonale ou écrous hexagonaux du commerce.

  • Tube en aluminium, revêtement en couleur blanche semblable à RAL 9002, finition brillante. Supports latéraux en couleur blanche semblable à RAL 9002.

Couple de serrage suggéré:

  • assemblage postérieur avec trous lisses: 8 [Nm]
  • assemblage frontal avec trous lisses ou filetés: 15 [Nm].
Informations générales

Ergonomie et design

Les dimensions du tube permettent une prise très confortable et en même temps efficace; le système de fixation antirotation du tube aux supports latéraux a été étudié pour offrir une prise ferme et sûre pendant les manœuvres.

Données techniques

Résistance à l'application d'une charge à traction: les valeurs F2 indiquées dans le tableau ont été relevées au cours d'essais de rupture à l'aide d'un dispositif dynamométrique dans les conditions d'essais représentées et à température ambiante.

ETH-CLEAN - Poignées tubulaires
Autres exécution

Exécutions spéciales sur demande

Longueurs différentes.

Accessoires

Accessoires sur demande

  • DS-ETH: entretoise en technopolymère à base de polyamide (PA) renforcé de fibre de verre pour augmenter l'espace entre la poignée et le plan d'assemblage.
  • ECA.T: calotte de fermeture en technopolymère à base de polyamide (PA) blanche semblable RAL 9002 (CLEAN), finition brillante, assemblage à pression (voir tableau).
ETH-CLEAN - Poignées tubulaires
CodeDescriptiond2hh2h4Pour poignéeETH-CLEAN - Poignées tubulaires
15256DS-ETH.35-16-CLEAN416101.512.5ETH.3525
15258DS-ETH.35-32-CLEAN432.511815ETH.3555
