GN 709.7 Eléments de blocage

extrémité à bille à face plate, acier




Sélectionner l'article

loading

Spécifications techniques

Faire défiler horizontalement
Spécifications principales

Matière

Acier trempé, classe 10.9 (résistance à traction 1000 N/mm2).

Exécutions standards

  • GN 709.7-B: bille à face plate en acier trempé (54+2 HRC).
  • GN 709.7-K: bille à face plate en technopolymère à base acétalique (POM), couleur naturelle.
  • GN 709.7-R: bille à face plate moletée en acier trempé (54+2 HRC).

Anneau de retention

OR en caoutchouc synthétique NBR.

Informations générales

Caractéristiques et applications

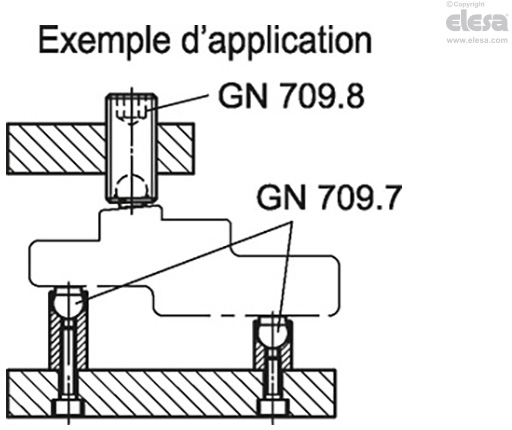

Les vis de blocage GN 709.7 sont adaptées pour le serrage de pièces à usiner. La face plate de la bille (non retournable) permet de compenser un éventuel défaut d'alignement des surfaces de contact jusqu'à 10°.

Le joint d'étancheité maintient la bille en position et empêche la pénétration de saleté.

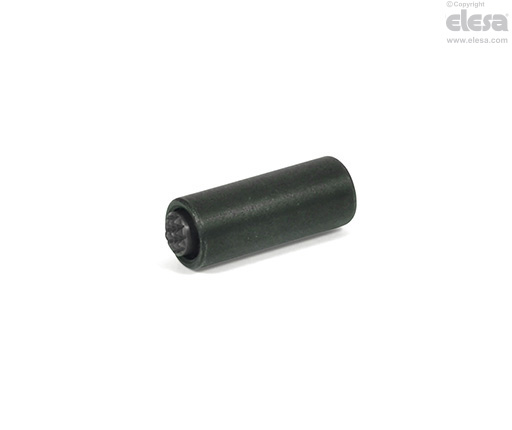

GN 709.7 - Vis de blocage
