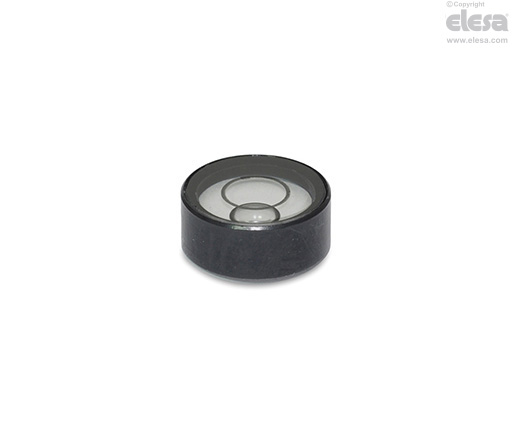

BEL-PH Nivelles sphériques

Ganter Norm GN 2281

pour montage dans un logement




Sélectionner l'article

loading

Spécifications techniques

Faire défiler horizontalement
Spécifications principales

Exécutions standards

  • BEL-PH-ANB-1: corps en aluminium anodisé en couleur noire.

Voyant en verre sans anneau de contraste.

  • BEL-PH-TP-1: corps en technopolymère en couleur blanche.

Voyant en technopolymère transparent, sans anneau de contraste.

  • BEL-PH-TP-2: corps en technopolymère en couleur blanche.

Voyant en technopolymère transparent, avec anneau de contraste.

Fluide de contraste

  • K: sans couleur
  • G: vert transparent

Sensibilité du niveau à bulles

# 10: mouvement de la bulle de 2 mm avec une inclinaison du corps de 10 minutes angulaires par rapport à la surface horizontale.

# 40: mouvement de la bulle de 2 mm avec une inclinaison du corps de 40 minutes angulaires par rapport à la surface horizontale.

Voir Données techniques niveaux à bulles.

Informations générales

Caractéristiques et applications

Les nivelles sphériques BEL-PH sont utilisés pour obtenir le positionnement horizontal des gabarits, machines, appareils, équipements et instruments.

Les niveaux à bulles ne sont pas alignés, c'est-à-dire il n'y a pas de référence à la surface externe du niveau.

La position verticale doit être assurée par l'alignement de la plaque ou du logement sur lequel l'élément est monté.

La couleur noire de l'exécution (BEL-PH-ANB) crée une réflexion sur le contour de la bulle qui améliore considérablement la lisibilité. L'exécution BEL-PH-TP est également disponible avec anneau de contraste à l'intérieur du logement (BEL-PH-TP-2) pour créer le même effet.

En variante, le contraste peut également être amélioré par une surface sombre à l'intérieur du trou de montage.

Elesa
Tous droits de propriété des modèles réservés. Ne pas reproduire les dessins et les photos sans en citer la source.
