Bagues d’arrêt fendues Elesa : Fixation fiable et protection des arbres

Bagues d’arrêt fendues : La solution ultime pour une fixation fiable sans endommager vos arbres

Dans l'univers de la conception mécanique industrielle, la fiabilité d'une machine repose souvent sur ses composants les plus discrets. Si les moteurs et les systèmes de transmission attirent l'attention, ce sont souvent les éléments de fixation qui garantissent la longévité de l'ensemble. Parmi eux, la bague d'arrêt joue un rôle critique : assurer le positionnement axial précis des pièces en mouvement.

Cependant, tous les colliers de serrage ne se valent pas. Les ingénieurs et techniciens de maintenance connaissent bien les limites des solutions traditionnelles à vis pointeau, qui endommagent irréversiblement les arbres de transmission. C'est ici qu'intervient la bague d'arrêt fendue, une innovation technique qui allie puissance de maintien et préservation du matériel.

Chez Elesa, nous avons repensé ce standard industriel pour offrir une gamme capable de répondre aux exigences les plus strictes, de l'agroalimentaire à la machine-outil de précision. Dans ce guide complet, nous explorerons pourquoi cette technologie est devenue incontournable, comment choisir le bon modèle parmi nos références (acier, inox, technopolymère) et les meilleures pratiques pour une installation durable.

Qu’est-ce qu’une bague d’arrêt fendue et pourquoi est-elle supérieure ?

Pour comprendre l'avantage technique d'une bague d'arrêt fendue, il faut d'abord analyser le problème des fixations classiques. Une bague traditionnelle utilise souvent une vis sans tête (pointeau) qui vient s'appuyer directement sur l'arbre pour créer le blocage. Bien que peu coûteuse, cette méthode présente un défaut majeur : la vis marque, raye, voire creuse la surface de l'arbre. Lors du démontage ou du réglage, ces marques rendent le repositionnement difficile et créent des amorces de rupture potentielles.

Le principe du serrage par friction uniforme

La bague d'arrêt fendue fonctionne différemment. Au lieu d'un point de contact unique agressif, elle utilise le principe de l'étau. La bague est usinée avec une fente (ou deux pour les modèles disjoints). Lorsqu'on serre la vis tangentielle, le diamètre intérieur de la bague se réduit uniformément.

Cela offre plusieurs avantages mécaniques majeurs :

Répartition des forces : La pression est exercée sur une grande surface de contact, ce qui permet d'atteindre des forces de maintien axial très élevées sans abîmer l'arbre.
Préservation de l'arbre : Même après des années d'utilisation et de multiples ajustements, l'arbre reste intact. C'est un atout crucial pour les équipements coûteux comme les vis à billes ou les arbres rectifiés.
Résistance aux vibrations : Le serrage enveloppant résiste bien mieux aux vibrations que le contact ponctuel d'une vis, réduisant les risques de desserrage intempestif.

Les différents types de bagues d'arrêt Elesa

La force d'Elesa réside dans la diversité de ses matériaux et de ses conceptions. Chaque environnement industriel impose des contraintes spécifiques (corrosion, hygiène, charges lourdes), et notre catalogue répond à chacune d'elles.

1. Les bagues d'arrêt en acier : La robustesse pour la mécanique générale

Pour les applications standards où la charge mécanique est la priorité, l'acier bruni ou zingué reste le choix de référence. Ces modèles sont couramment utilisés sur les machines d'emballage, les convoyeurs logistiques ou les équipements agricoles.

Notre série GN 705 représente le standard de l'industrie. Disponibles dans une large plage de diamètres, ces bagues offrent un rapport performance/prix optimal pour les environnements secs. Elles garantissent un verrouillage solide des pignons et poulies sans risque de glissement.

2. L'acier inoxydable (INOX) : Pour les environnements exigeants

Dès que l'humidité, les produits chimiques ou les normes d'hygiène entrent en jeu, l'acier standard ne suffit plus. Les secteurs pharmaceutique, chimique et agroalimentaire exigent des composants inertes et résistants à la corrosion.

Elesa propose des solutions haute performance en Inox AISI 304 et AISI 316.

Les modèles GN 705-NI en Inox AISI 303 sont parfaits pour les environnements humides.
Pour les conditions extrêmes (milieu marin, acides), la gamme GN 706.2-A4 en Inox AISI 316 offre une résistance maximale à la corrosion. Ces bagues supportent les cycles de lavage fréquents sans s'oxyder, garantissant l'intégrité de vos machines et la sécurité des produits transformés.

3. Le Technopolymère : Légèreté et résistance

L'innovation Elesa s'exprime pleinement dans l'utilisation des technopolymères renforcés de fibre de verre. Ces matériaux techniques modernes offrent une alternative in 'arrêt disjoints.jpg téressante au métal pour certaines applications.

Les bagues ANPS sont idéales pour les équipements nécessitant légèreté et résistance aux agents chimiques. Elles sont non magnétiques, résistantes à la corrosion et offrent une surface lisse qui limite l'accumulation de saletés. De plus, leur nature polymère évite tout risque de grippage sur les arbres métalliques.

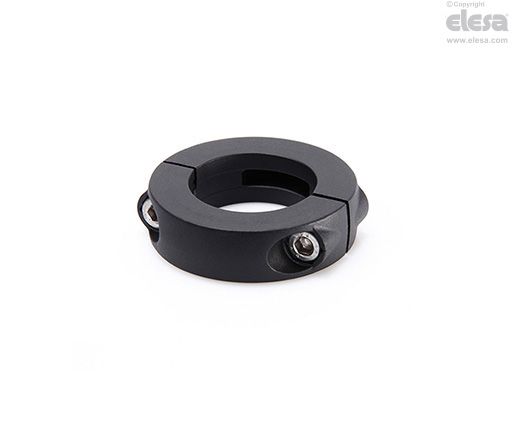

4. Bagues fendues vs Bagues disjointes (en deux parties)

Au-delà du matériau, la conception de la bague influence son montage :

Bagues fendues (monobloc) : Elles doivent être glissées depuis l'extrémité de l'arbre. C'est la solution la plus économique pour les nouvelles conceptions.
Bagues disjointes (deux parties) : Comme les modèles de la série GN 707.2, elles peuvent être installées directement au milieu d'un arbre sans démonter les composants adjacents. C'est un gain de temps considérable pour la maintenance et le "rétrofit" de machines existantes.

Applications concrètes : Où utiliser les bagues Elesa ?

La polyvalence de ces composants permet de les retrouver à tous les niveaux de la chaîne de production.

Dans l'industrie de l'emballage et du conditionnement :
Sur les lignes de convoyage, les bagues d'arrêt maintiennent les rouleaux de guidage et les poulies. La précision du positionnement est vitale pour éviter que les tapis ne dévient. L'utilisation de bagues disjointes permet ici de remplacer un élément défectueux sans démonter toute la ligne d'arbre.

Dans les machines-outils et la robotique :
Elles servent souvent de butées mécaniques de fin de course pour les chariots ou les vérins. La capacité de réglage fin (en desserrant légèrement la vis) permet aux opérateurs de calibrer les machines avec une grande précision.

Dans l'agroalimentaire :
Sur les mélangeurs ou les systèmes de dosage, les bagues en Inox ou en technopolymère assurent l'étanchéité et le maintien des joints rotatifs tout en résistant aux nettoyages haute pression quotidiens.

Guide d’installation : Les bonnes pratiques pour un maintien optimal

Même la meilleure bague d'arrêt ne sera performante que si elle est correctement installée. Voici une procédure simple pour garantir une fixation fiable et durable.

1. Préparation de la surface

Avant tout montage, l'état de l'arbre est primordial. Nettoyez soigneusement la zone de serrage pour éliminer toute trace de graisse, d'huile, de poussière ou de copeaux d'usinage. La présence de lubrifiant peut réduire considérablement le coefficient de friction et donc la capacité de retenue axiale. Assurez-vous également que l'arbre ne présente pas de bavures saillantes qui pourraient fausser le diamètre.

2. Positionnement précis

Pour une bague fendue : Glissez-la le long de l'arbre jusqu'à la position souhaitée.
Pour une bague disjointe : Séparez les deux moitiés, placez-les autour de l'arbre à l'endroit voulu et engagez les vis manuellement.
Vérifiez toujours la perpendicularité de la face de la bague par rapport à l'axe de l'arbre, surtout si elle doit servir de butée pour un roulement. Une bague de travers provoquera une usure prématurée.

3. La technique de serrage

Le secret d'un bon maintien réside dans le couple de serrage.

Serrez la ou les vis progressivement.
Pour les bagues à deux vis (disjointes), serrez en alternance (un peu l'une, un peu l'autre) pour garder l'écartement des fentes égal des deux côtés. Cela garantit que la pression est répartie uniformément sur toute la circonférence.
Utilisez une clé dynamométrique si l'application est critique, en respectant les couples recommandés sur nos fiches techniques.

4. Vérification finale

Une fois la bague serrée, effectuez un contrôle visuel. Il ne doit pas y avoir de jour excessif entre la bague et la pièce qu'elle maintient. Faites tourner l'arbre manuellement pour vérifier l'absence de faux-rond ou de vibrations anormales.

Comment choisir la bague de serrage pour arbre adaptée à vos besoins ?

Le choix ne doit pas se faire au hasard. Pour sélectionner la référence Elesa idéale, analysez les critères suivants :

Le diamètre et la tolérance de l'arbre
Nos bagues sont usinées avec précision pour correspondre aux standards métriques (et parfois impériaux). Vérifiez que votre arbre respecte les tolérances usuelles (h7 à h11 généralement). Un arbre sous-dimensionné réduira l'efficacité du serrage.

L'environnement de travail

Sec et huileux : Acier standard ou bruni.
Extérieur ou lavage léger : Inox AISI 303 ou Aluminium.
Corrosif ou hygiénique strict : Inox AISI 316 (A4) ou Technopolymère.

La nécessité de fixation annexe
Avez-vous besoin de fixer un interrupteur de fin de course sur la bague elle-même ? Elesa a prévu ce cas de figure avec des modèles comme le GN 706.2 qui, permettent la fixation d'autres pièces de machines.

La fréquence de démontage
Si la bague doit être déplacée chaque semaine pour des changements de format de production, privilégiez les modèles équipés de leviers de serrage (kits de serrage GN 311). Ils permettent un ajustement rapide sans outil, un gain de productivité notable pour les opérateurs.

Pourquoi Elesa est votre partenaire privilégié

Choisir Elesa, c'est opter pour plus qu'un simple composant mécanique. C'est intégrer dans vos machines une philosophie de qualité et de design industriel. Depuis 80 ans, nous allions ergonomie, fonctionnalité et esthétique.

Nos bagues d'arrêt ne sont pas de simples pièces décolletées ; elles sont le fruit d'une recherche constante pour améliorer l'expérience utilisateur. Que ce soit par un ébavurage soigné pour éviter les coupures lors de la manipulation, ou par le choix de vis de haute qualité qui ne cassent pas au premier serrage, chaque détail compte.

De plus, notre logistique performante assure une disponibilité rapide des produits. Avec une large gamme en stock, allant des bagues carrées ANPS-Q aux modèles inox les plus spécifiques, nous vous accompagnons pour réduire vos délais de fabrication et de maintenance.

Passez à la fixation de précision

L'époque des arbres marqués par les vis pointeau et des démontages laborieux est révolue. Les bagues d'arrêt fendues Elesa offrent la sécurité, la précision et la durabilité que vos machines méritent.

Que vous conceviez une nouvelle ligne de production ou que vous cherchiez à fiabiliser un équipement existant, notre gamme complète répondra à vos attentes techniques et économiques. Ne laissez pas un simple collier d'arbre devenir le maillon faible de votre chaîne de valeur.

Explorez notre catalogue complet de bagues d'arrêt dès aujourd'hui et découvrez comment la qualité Elesa peut transformer la performance de vos équipements.
