CFQ. Saranat ruuvikansilla

Teknopolymeeri

Valitse tyyppi




Valitse kohde

loading

Tekniset tiedot

Scroll horizontally
Pääasialliset eritelmät

Materiaali

Asetaalihartsipohjainen (POM) teknopolymeeri, väri musta, mattapinta.

Pyörivä tappi

Asetaalihartsipohjainen (POM) teknopolymeeri, väri musta.

Ruuvikannet

Polyesteripohjainen (PBT) teknopolymeeri, väri musta, mattapinta, pika-asennettava kokoonpano.

Vakioversiot

  • CFQ-SH: läpivientireiät uppokantaruuveille.
  • CFQ-CH: läpivientireiät lieriökantaruuveille.
  • CFQ-EH: läpivientireiät kuusiokantaruuveille.
Yleiset tiedot

Kääntökulma (likimääräinen arvo)

Maks. 195° (–15° ja +180°, jossa 0° on tila, kun toisiinsa liittyvät pinnat ovat samalla tasolla).

Älä ylitä kääntökulman rajaa, jotta saranan mekaaninen toiminta ei vaarannu.

Sovellukseesi sopivan saranan tyypin ja oikean lukumäärän valitsemiseksi, ks. Suositukset.

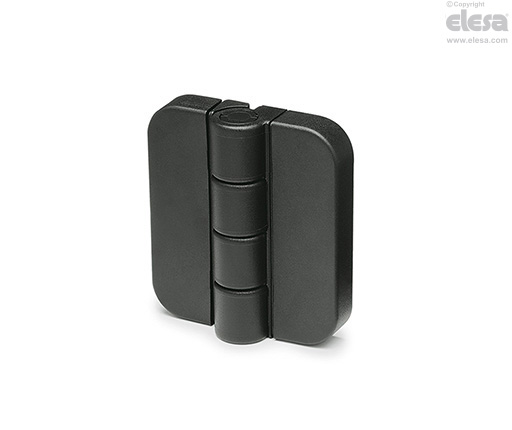

CFQ-EH - Läpireiät kuusiokantaruuveille
CFQ-EH - Läpireiät kuusiokantaruuveille
Kestävyystestit
Aksiaalinen rasitusRadiaalinen rasitus90° kulmarasitus
CFQ-EH - Läpireiät kuusiokantaruuveilleCFQ-EH - Läpireiät kuusiokantaruuveilleCFQ-EH - Läpireiät kuusiokantaruuveille
Suurin käyttökuormaKuorma murtumispisteessäSuurin käyttökuormaKuorma murtumispisteessäSuurin käyttökuormaKuorma murtumispisteessä
Ea [N]Ra [N]Er [N]Rr [N]E90 [N]R90 [N]
30012203501970290720
