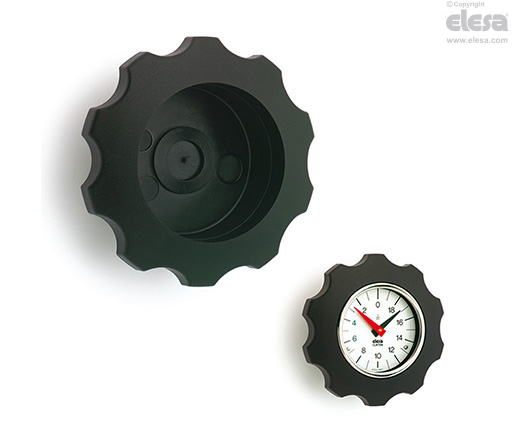

VHT-XX (inch sizes) Volants à lobes

pour indicateurs de position, technopolymère




Sélectionner l'article

loading

Spécifications techniques

Faire défiler horizontalement
Spécifications principales

Matière

Technopolymère à base de polyamide (PA) renforcé de fibre de verre, couleur noire, finition mate.

Exécutions standards

Douille acier bruni, standard trou alésé, à fixer à l'arbre de commande au moyen d'une vis de pression sans tête, à six pans creux et bout cuvette selon UNI 5929-85, fournie.

  • VHT-GXX: pour indicateurs avec mouvement à réaction gravitationnelle.
  • VHT-PXX: pour indicateurs avec mouvement à réaction fixe.

Bride postérieure et couronne dentée intérieure en technopolymère à base acétalique (POM). Vis et goupille d'ancrage en acier bruni.

Informations générales

Caractéristiques et applications

La forme à lobes permet à l'opérateur une prise efficace. Le design sans cavités empêche le dépôt de résidus antihygiéniques et rend ce volant particulièrement indiqué pour l'application sur des machines et équipements nécessitant pour des raisons hygiéniques, de fréquentes interventions de nettoyge complet même par jets d'eau ou de vapeur.

Choisir l'indicateur (à commander séparément)

Voir le tableau des accouplements possibles.

Voir aussi "Instructions d'assemblage" pour indicateurs avec mouvement à réaction gravitationnelle type G554 ou mouvement àréaction fixe type P556.

Accessoires

Accessoires sur demande

  • Calotte de fermeture CP-XX pour emploi sans indicateur.
