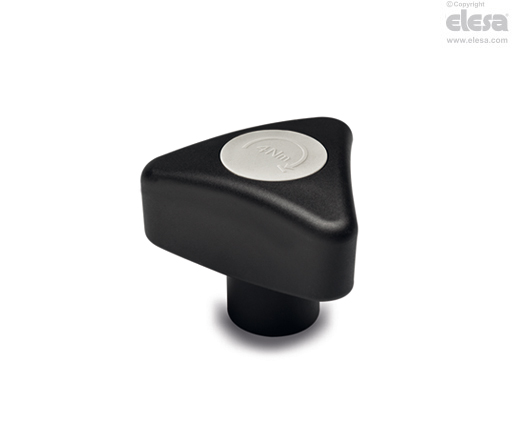

VTD Momenttinuppi

Teknopolymeeri



Valitse kohde

loading

Tekniset tiedot

Scroll horizontally
Pääasialliset eritelmät

Nupin runko

Lasikuituvahvisteinen polyamidipohjainen (PA) teknopolymeeri, väri musta, mattapinta.

Peitekansi

Polyamidipohjainen (PA) teknopolymeeri, RAL 7035, väri harmaa, mattapinta.

Momentinrajoitusmekanismi

Karkaistu teräs.

Vakioversiot

Sinkitty teräsnapa kierteitetyllä sokealla reiällä.

  • VTD-AZ-2: enimmäismomentti 2Nm.
  • VTD-AZ-3: enimmäismomentti 3Nm.
  • VTD-AZ-4: enimmäismomentti 4Nm.
  • VTD-AZ-6: enimmäismomentti 6Nm.
Yleiset tiedot

Ominaisuudet ja käyttökohteet

VTD nuppia käytetään, kun kohdistettu kiristysmomentti ei saa ylittää tiettyä arvoa.

Momentin välitys nupista puristuselementtiin tapahtuu jousijärjestelmällä, joka vapauttaa nupin sitten, kun vaadittu momentti on saavutettu. Kun määritetty momentti ylitetään, kuuluu napsaus, joka ilmoittaa enimmäiskiristyksen saavuttamisesta.

Mekanismin lukitus avautuu kääntämällä nuppia vastapäivään (Elesa-patentti).

Nuppia on testattu 60 000 kiristyssyklissä, ja momenttiarvot pysyivät muuttumattomina.

VTD - Momenttinuppi
Muut toteutukset

Erityistoteutukset pyynnöstä

  • Nupit kierteitetyllä ruuvilla.
  • Nupit erilaisilla enimmäismomentin arvoilla.
  • Nupit ruostumattomilla teräsosilla ja synteettisellä NBR-kumisella O-renkaalla.
  • Nupit, kannet toimitetaan muissa väreissä.
