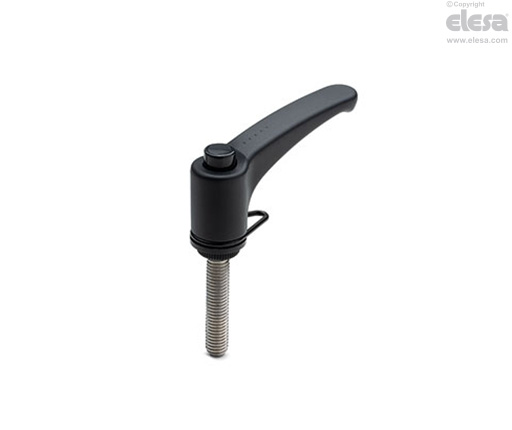

ERX-SST-p-RC

Säädettävä kiristyskahva

Kierretappi, ruostumaton teräs

Ominaisuudet ja käyttökohteet

Vivun ja elastisen renkaan välillä sijaitseva haarukka kääntyy vapaasti.

Sopii käytettäväksi silloin, kun kahvan katoaminen tulee estää.

Sopii erityisesti silloin, kun vivun kääntökulma on rajoitettu tilanpuutteesta johtuen.

Muihin metallisella pidikeruuvilla varustettuihin säädettävien kahvojen tyyppeihin verrattuna tämä ratkaisu tarjoaa:

• absoluuttinen sähköeristys käyttäjään nähden

• ei näkyviä ruosteelle alttiita teräsosia

• mukavampi vivun vapauttaminen.

Rasituksenkestävyys

Säädettäviä kahvoja käytetään yleensä erittäin usein toistuviin kiinnitystoimenpiteisiin.

Tämän johdosta kädensijayksikön rasituksenkestävyys (toisin sanoen kyky kestää toistuvia kiristyssyklejä) on erityisen merkittävä, erityisesti hammastetun elementin vahvuus sen välittäessä kiristysvoiman kädensijasta kierteitettyyn elementtiin (kohoke tai tappi).

Tosiasiassa useiden laboratoriotestien tulokset, jotka suoritettiin erityisillä instrumenteilla, jotka simuloivat äärimmäisen ankaria käyttöolosuhteita, osoittavat että esim. ERX.78 säädettävä kädensija kestää perään antamatta yli 100 000 kiristyssykliä 490 N voiman alaisena (ks. kaavio).

Erityisen lasikuituvahvistetun teknopolymeeriin ansiosta säädettävät ELESA -kahvat takaavat rasituksenkestoarvot, jotka ovat paljon korkeampia kuin normaaleissa työolosuhteissa syntyneet arvot.



Toimintatapa

Säädön suorittamiseksi kiristämisen yhteydessä nosta vipua puristuselementin hampaiden vapauttamiseksi, ja palauta se sitten alkuasentoon. Kun kahva vapautetaan, hammastukset kytkeytyvät uudelleen automaattisesti.

Erityistoteutukset pyynnöstä

• CT-S:   teknopolymeeriä ja kuulaketjut ruostumatonta terästä.

• GN 111:   ruostumaton teräs ja kuulaketjut messinkiä.

• CV-T:   polyeteeniä ja kiinnitysvaijerit ruostumatonta terästä.

• GN 111.2:   kiinnitysvaijerit ruostumatonta terästä.

• GN 111.4:   polyuretaania ja spiraalikiinnitysvaijerit ruostumatonta terästä.
