PMT.200 Indeksitappi

Lepo aukiasennossa, SUPER-teknopolymeerirunko

Valitse tyyppi




Valitse kohde

loading

Tekniset tiedot

Scroll horizontally
Pääasialliset eritelmät

Kierrerunko

Lasikuituvahvisteinen polyamidipohjainen (PA) SUPER-teknopolymeeri.

Tappi

Mustaoksidoitu karkaistu teräs tai AISI 303 ruostumaton teräs.

Ehdotettu toleranssi H7 vastaavalle reiälle.

Vipu

Itsevoiteleva lasikuituvahvisteinen polyamidipohjainen (PA) teknopolymeeri, väri musta, mattapinta.

Jousi

AISI 302 ruostumaton teräs.

Lukitusmutteri

NTT: Lasikuituvahvisteinen polyamidipohjainen (PA) SUPER-teknopolymeeri.

Saatavissa myös erikseen myytävänä lisävarusteena (ks. taulukko).

Vakioversiot

  • PMT.200-A: mustaoksidoitu terästappi, ilman lukitusmutteria.
  • PMT.200-AK: mustaoksidoitu terästappi, lukitusmutterilla (toimitetaan irrallisena).
  • PMT.200-SST-A: AISI 303 ruostumaton terästappi, ilman lukitusmutteria, ei magneettinen.
  • PMT.200-SST-AK: AISI 303 ruostumaton terästappi, lukitusmutterilla (toimitetaan irrallisena), ei magneettinen.
Yleiset tiedot

Ominaisuudet ja käyttökohteet

  • PMT.200 vipuindeksitappeja käytetään silloin, kun tappi tulee saada vedettyä sisään nopeasti.
  • Kääntämällä nostovipua 180°, tappi pysähtyy sisäänvedettyyn asentoon, jossa vipu pysyy paikallaan urassa.
  • Tuotteen suuri keveys ja suuri mekaaninen kestävyys.
  • Korroosiota estävä materiaali: sopii myös nesteitä tai kosteutta sisältäviin ympäristöihin (PMT.200-SST).
  • Tapin kierteitetty SUPER-teknopolymeerirungon kitkakerroin on alhainen tapin iskulle; voiteluhuoltoa ei tarvita.
Toimintatapa

Varmista, että koneistuksen jäännöksiä ei jää kierteitettyyn reikään, joka on tarkoitettu PMT.200 indeksitapin asentamiseen (ks. kuva 1). Älä tee reikään viistettä (ks. kuva 2).

ELESA-teknologiaan perustuvat SUPER-teknopolymeerituotteet, mitat GN 612 standardien mukaisesti Otto Ganter GmbH Co. KG:n kanssa sovitulla tavalla.

Vipu: Alkuperäinen ELESA-design.

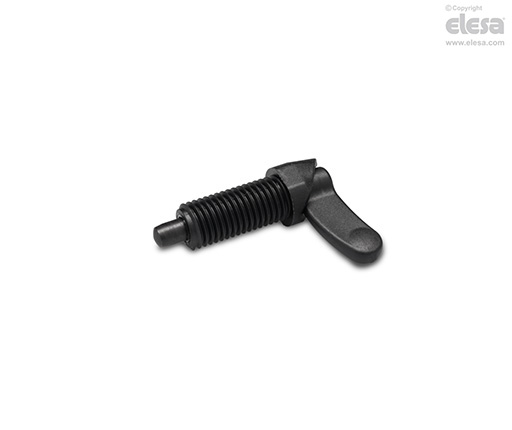

PMT.200-A - Mustaoksidoitu terästappi, ilman lukitusmutteria
Lisävarusteet

Mahdolliset lisävarusteet

NTT: erityinen lukitusmutteri lasikuituvahvisteista polyamidipohjaista (PA) SUPER-teknopolymeeria (ks. taulukko).

Inch sizes available on request
