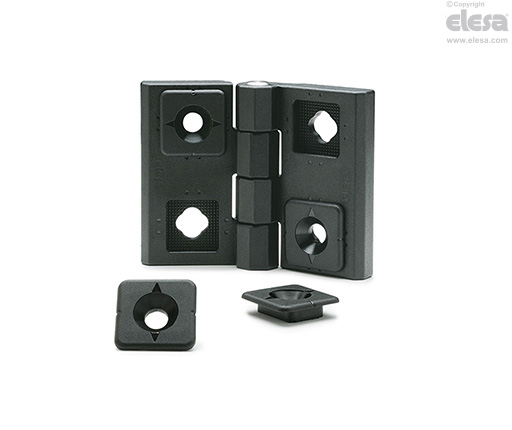

CFR. Sarana säätöinserteillä

Ominaisuudet ja käyttökohteet

Säädettävät sisäkkeet (ELESA-patentti) on suunniteltu ovien rajoitettujen yhdensuuntaisuusvirheiden kompensointiin. Sekä pysty- että vaakasuuntaisia säätöjä voi tehdä yksinkertaisesti säätämällä sisäkkeiden suuntausta, jolloin saavutetaan oven ja kehyksen välinen täydellinen linjaus.

Saranan rungon ja sisäkkeiden takaosan pyällys ylläpitää niiden tarkkaa asemointia saranan asennuksen aikana.

Tätä saranaa voi käyttää pystysuoran, vaakasuoran tai molempien yhdensuuntaisuusvirheiden kompensointiin.

Kääntökulma (likimääräinen arvo)

Maks. 260° (–90° ja +170°, jossa 0° on tila, kun kaksi toisiinsa liittyvää pintaa on samalla tasolla).

Älä ylitä kääntökulman rajaa, jotta saranan mekaaninen toiminta ei vaarannu.

Sovellukseesi sopivan saranan tyypin ja oikean lukumäärän valitsemiseksi, ks. Suositukset.







Kestävyystestit
Aksiaalinen rasitus	Radiaalinen rasitus	90° kulmarasitus
Staattisen kuorman maks. raja Sa [N]	Staattisen kuorman maks. raja ra [N]	Staattisen kuorman maks. raja S90 [N]
1800	2700	2130

Maksimi staattinen kuorma on arvo, jonka ylittyessä materiaali saattaa murtua heikentäen näin saranan suorituskykyä. Tähän arvoon täytyy luonnollisesti soveltaa sopivaa kerrointa kyseisen sovelluksen merkityksen ja turvallisuustason mukaisesti.
