PMW. Asennussarja profiiliasennukseen

Ominaisuudet ja käyttökohteet

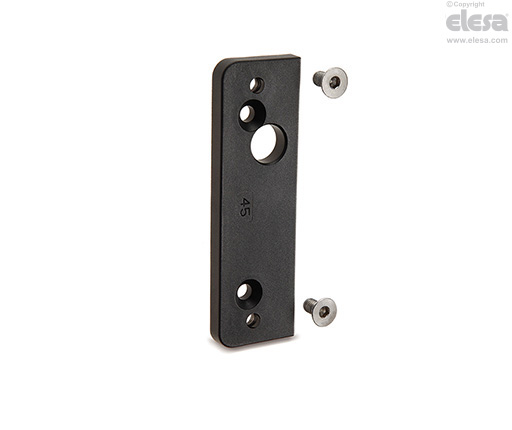

PMW asennuslevy mahdollistaa CFSW.110 ja CFMW.110 saranoiden asentamisen standardiprofiileille 30, 35, 40, 45 ja 50 mm T-uralla.

40 mm profiilien asentamisen voi suorittaa myös ilman asennuslevyä.

Levyn profiileihin kiinnitysruuveihin ei pääse käsiksi saranoiden asentamisen jälkeen (kuva 1). Näin ollen myös PMW-asennuslevyä käytettäessä CFSW. ja CFMW. saranat ovat edelleen luvattomalta käsittelyltä suojattuja.

Levyn toimitus sisältää seuraavat:

• 2 uppokantaruuvia M6x12 (CFSW.110:lle).

• 2 uppokantaruuvia M6x14 (CFMW.110:lle).

• 2 M6 kuusiomutteria, asennettu levyyn, tarvitaan saranan kiinnittämiseen levyyn.

Eri mittaisia levyjä voi yhdistellä, mikäli ovi ja ovenkehykset on valmistettu​eri mittaisista profiileista (kuva 2).

Asennusohjeet

• Kiinnitä levy profiilille haluttuun asentoon käyttämällä M6 uppokantaruuveja (ei sisälly toimitukseen) ja vastaavia ohjaustappeja T-uralle tyyppiä GN 505) (ei sisälly toimitukseen)

• Kiinnitä CFSW.110 tai CFMW.110 sarana (kuva 1) vastaavalle levylle käyttämällä M6 uppokantaruuveja (sisältyvät toimitukseen).

• Aseta sulkukannet asianmukaisesti (sisältyvät saranan toimitukseen).

Tekniset tiedot

PMW levyn käyttö asianmukaisesti asennettuna asennusohjeiden mukaisesti takaa CFSW.:n ja CFMW:n staattisen kuorman maksimirajan.
