GN 612 Doigts d’indexage à ressort

Avec dispositif de blocage, acier




Sélectionner l'article

loading

Spécifications techniques

Faire défiler horizontalement
Spécifications principales

Corps fileté

Acier bruni.

Embout

Acier tourné et nitruré.

Tolérance conseillée pour trou d'accouplement à l'embout = H7.

Contre-écrou

Acier bruni.

Levier

Acier bruni.

Couvre-levier

Technopolymère à base de polyamide (PA), haute résilience, couleur noire, finition mate.

Exécutions standards

  • GN 612-A: sans couvre-levier, sans contre-écrou.
  • GN 612-AK: sans couvre-levier, avec contre-écrou.
  • GN 612-B: avec couvre-levier, sans contre-écrou.
  • GN 612-BK: avec couvre-levier, avec contre-écrou.
Informations générales

Caractéristiques et applications

Les doigts d'indexage à levier et ressort GN.612 sont indiqués dans tous les cas qui requièrent un mouvement de recul rapide du doigt d'indexage.

En tournant de 180° le levier d'actionnement, le doigt d'indexage est retenu en position de retrait. Une encoche le mantient dans cette position.

Accessoires

Accessoires sur demande

Bride en acier bruni GN 612.1 pour la fixation du doigt d'indexage à la machine.

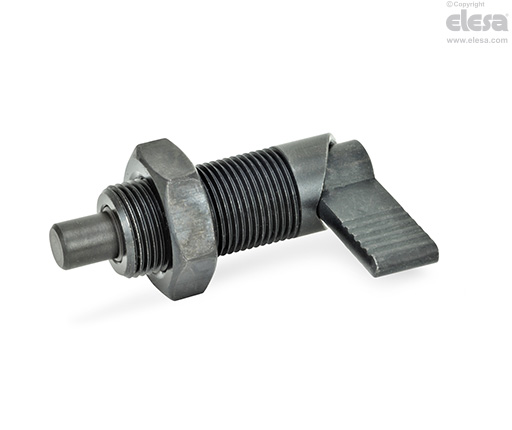

GN 612-AK - Sans couvre-levier, avec contre-écrou
