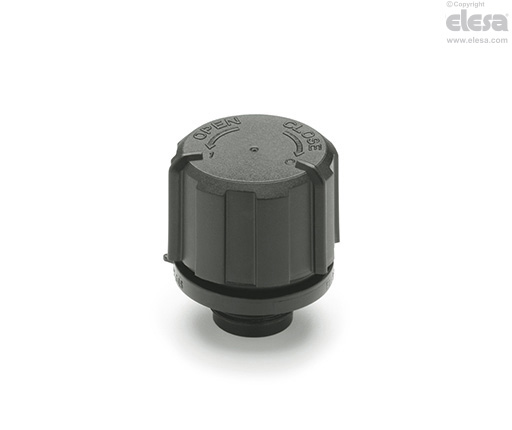

SFC. Huohotinkorkki

SFC. huohotinkorkin (ELESA-patentti) suojus voidaan kohdistaa kahdella eri tavalla:

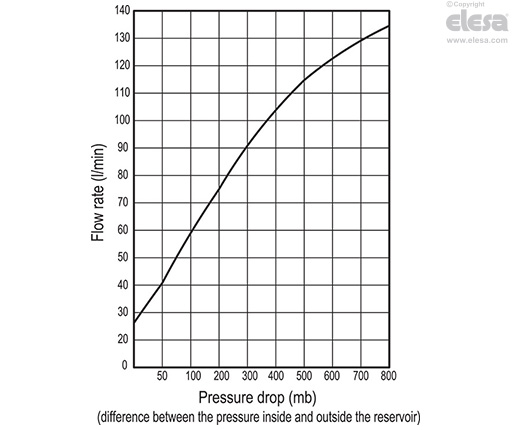

• Huohottimen asento: ilmaa pääsee säiliön sisään ja säiliöstä ulos normaaleissa käyttöolosuhteissa.

• Sulkuasento: tiivisterengas suojuksen ja kierteitetyn liitinlaipan välillä takaa säiliön sisältämän kaasun tai nesteen täydellisen tiivistämisen.

Erityistoteutukset pyynnöstä

• Ilmansuodatin tech-foam polyuretaanivaahtoverkkoa (polyesteripohja), ilmansuodatus 40 µ.

• Suojus RAL 2004, oranssi.

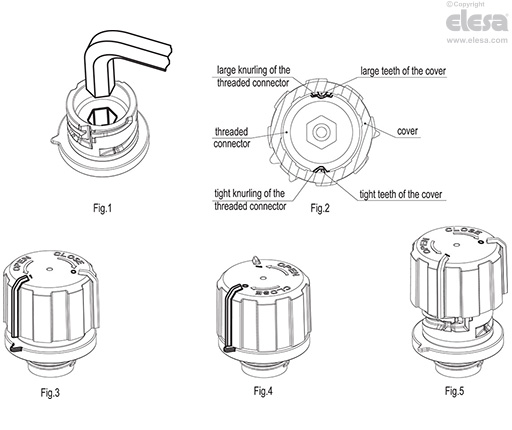

Asennusohjeet

Komponentit toimitetaan irrallisina.

• Ruuvaa kierteitetty liitin kuusiokolon avulla, kiristysmomentti 8 Nm (kuva 1).

• Työnnä tech-foam -suodatin sen omaan yläkoteloon.

• Sovita suojus kierteitettyyn liittimeen täsmäyttämällä asianmukaisesti kaksi eri hammasta (yksi suuri ja yksi tiukka) suojuksen sisällä, vastaaviin pyällyksiin kierteitetyn liittimen yläosassa (kuva 2).

• Huohotusasento saavutetaan kääntämällä suojusta myötäpäivään muutaman asteen: 1-merkitty suojuksen indeksi on linjassa kierteitetyn liittimen indeksin kanssa (kuva 3).

• Sulkuasento saavutetaan kääntämällä suojusta myötäpäivään CLOSE-nuolen mukaisesti: 0-merkitty suojuksen indeksi on linjassa kierteitetyn liittimen indeksin kanssa (kuva 4).

• Päästäksesi käsiksi huohottimeen sulkuasennosta suojusta tarvitsee vain kääntää vastapäivään OPEN-nuolen mukaisesti, kunnes kuuluu napsahdus.

• Suojus voidaan poistaa kierteitetystä liittimestä kääntämällä suojusta vastapäivään OPEN-nuolen mukaisesti. Näin käyttäjä voi puhdistaa kaksi komponenttia tai vaihtaa tai puhdistaa tech-foam-suodattimen (kuva 5).
