CFMY-NL
Pois nostettavat saranat
lukitsemis-/avaamisjärjestelmällä, teknopolymeeri
Pääasialliset eritelmät
Materiaali
- Saranan runko: lasikuituvahvisteinen polyamidipohjainen (PA) teknopolymeeri, väri musta, mattapinta.
- Lukitsemis-/avaamisjärjestelmä: asetaalihartsipohjainen (POM) teknopolymeeri.
Vakioversiot
Läpivientireiät uppokantaruuveille.
Kytkentäkulma 0 astetta: soveltuu helposti muutettavan tai liikutettavan suojaavan aluerajan tai jakajan luomiseen nopeasti (kuva 1).

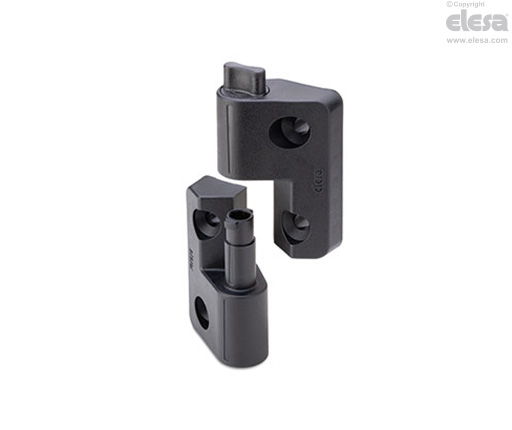

Lukitsemis-/avaamisjärjestelmä sisäänrakennetulla avaimella:
- CFMY-NL-M-S-0: pyörivä tappi kiinnitetty vasempaan saranan runkoon.
- CFMY-NL-M-D-0: pyörivä tappi kiinnitetty oikeaan saranan runkoon.
Lukitsemis-/avaamisjärjestelmä kuusionmuotoisella avaimenreiällä:
- CFMY-NL-T-S-0: pyörivä tappi kiinnitetty vasempaan saranan runkoon.
- CFMY-NL-T-D-0: pyörivä tappi kiinnitetty oikeaan saranan runkoon.
90 asteen kytkentäkulma: sopii rakenteeseen asemoidun oven asentamiseen/poistamiseen (kuva 2).
Lukitsemis-/avaamisjärjestelmä sisäänrakennetulla avaimella:
- CFMY-NL-M-S-90: pyörivä tappi kiinnitetty vasempaan saranan runkoon.
- CFMY-NL-M-D-90: pyörivä tappi kiinnitetty oikeaan saranan runkoon.
Lukitsemis-/avaamisjärjestelmä kuusionmuotoisella avaimenreiällä:
- CFMY-NL-T-S-90: pyörivä tappi kiinnitetty vasempaan saranan runkoon.
- CFMY-NL-T-D-90: pyörivä tappi kiinnitetty oikeaan saranan runkoon.
Yleiset tiedot
Kääntökulma (likimääräinen arvo)
Maks. 195° (–15° ja +180°, jossa 0° on tila, kun toisiinsa liittyvät pinnat ovat samalla tasolla).
Älä ylitä kääntökulman rajaa, jotta saranan mekaaninen toiminta ei vaarannu.
Sovellukseesi sopivan saranan tyypin ja oikean lukumäärän valitsemiseksi, ks. Suositukset.
Ominaisuudet ja käyttökohteet
CFMY-NL -sarana on tarkoitettu irrotettaville oville, joissa on mekaaninen lukko, joka voidaan aktivoida kuusionmuotoisella avaimella tai sellaisella avaimella, jonka avulla saranan kaksi puolta voidaan lukita aksiaalisesti yhteen estäen näin oven tahattoman nousemisen tai liukumisen ulos.
Näin ollen mekaaninen lukko mahdollistaa tuotteen käytön ovissa, joissa on horisontaalinen akseli (luukkutyyppi) estäen ulosvetämisen myös silloin, kun se avautuu vahingossa (kuva 3).
| Kestävyystestit | Aksiaalinen Rasitus* | Radiaalinen rasitus | 90° kulmarasitus |
 |  |  | |
| Kuvaus | Staattisen kuorman maks. raja Sa [N] | Staattisen kuorman maks. raja ra [N] | Staattisen kuorman maks. raja S90 [N] |
| CFMY.60-NL | 500 | 700 | 700 |
Maksimi staattinen kuorma on arvo, jonka ylittyessä materiaali saattaa murtua heikentäen näin saranan toiminnallisuutta. Kyseisen sovelluksen merkityksen ja turvallisuustason mukaisesti tulee tähän arvoon luonnollisesti soveltaa sopivaa tekijää.
* kahden puolen kytkennän vastakkaiseen suuntaan
Toimintatapa
Asennusohjeet (Kuva 4)
0° kytkentäkulma:
- asenna kääntötapin sisältävä saranan puoli ovenkehykseen
- sovita ovenpuoleinen saranan istukka ovenkehyksen puoleiseen saranatappiin varmistaen, että molemmat puolet ovat samassa tasossa ja että saranan molempien puolien viiteviivat on kohdistettu
- kun asennus on valmis, käännä lukitusjärjestelmä kokonaan ympäri (”lukitusasento”)
90° kytkentäkulma:
- asenna kääntötapin sisältävä saranan puoli ovenkehykseen
- sovita oven puolella oleva saranan istukka ovenkehyksen puolella olevaan saranatappiin varmistaen, että molemmat pinnat kääntyvät 90º toisiinsa nähden
- kun asennus on valmis, käännä lukitusjärjestelmä kokonaan ympäri (”lukitusasento”)
Purkamisohjeet
- käännä lukitsemisjärjestelmä avaamisasentoon
- vie sarana kytkentäasentoon (0 tai 90º)
- nosta ovi pois molempia käsiä käyttäen
