L.652-X Poignées en T de reprise

Technopolymère




Sélectionner l'article

loading

Spécifications techniques

Faire défiler horizontalement
Spécifications principales

Matière

Technopolymère à base de polyamide (PA) renforcé de fibre de verre, couleur noire, finition mate.

Calotte centrale

Calotte de fermeture centrale en technopolymère, couleur noire.

Exécutions standards

Elément de serrage avec denture pour embrayage et goujon de retenue en technopolymère renforcé de fibre de verre, couleur noire. Ressort de rappel acier INOX AISI 302.

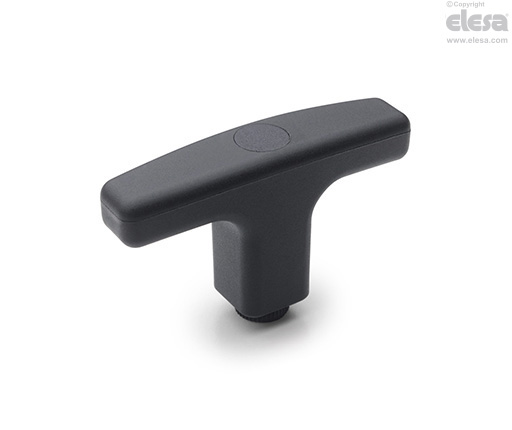

  • L.652-X-B: douille en laiton, trou borgne fileté.
  • L.652-X-p: tige filetée en acier zingué brillant, extrémité à bout émoussé selon tableau UNI 947 : ISO 4753 (voir Données Techniques).
Informations générales

Caractéristiques et applications

Particulièrement indiquée quand l'opérateur doit pouvoir effectuer un serrage en conditions où la rotation complète de la poignée n'est pas possible ou quand l’angle de manœuvre est limité pour des raisons d’encombrement.

Autres exécution

Exécutions spéciales sur demande

Tige filetée dans longueurs différentes.

Instructions d'emploi

Instructions d'emploi

Pour la reprise en cours de serrage soulever la poignée pour désengager la denture de l'élément de serrage et reportez-la en position initiale. En lâchant la poignée, le ressort de rappel engage automatiquement la denture.
