Comment télécharger les plans CAO sur ELESA ?

Après avoir utilisé notre configurateur vous souhaitez télécharger vos plans ? Découvrez comment procéder étape par étape.

Méthode 1 : Téléchargement direct depuis le configurateur

Les plans CAO (Conception Assistée par Ordinateur) sont essentiels pour intégrer précisément les composants mécaniques ELESA dans vos projets. Ce guide vous explique étape par étape comment télécharger gratuitement ces fichiers techniques depuis le site ELESA, avec plus de 65 000 produits disponibles.

Étape 1 : Accéder au configurateur interactif

Rendez-vous sur la page produit du composant souhaité
Cliquez sur le configurateur interactif
Sélectionnez les dimensions et variantes de couleur directement sur le plan 3D
Le système de dimensionnement automatique s'adapte à vos choix

lien vers article 19

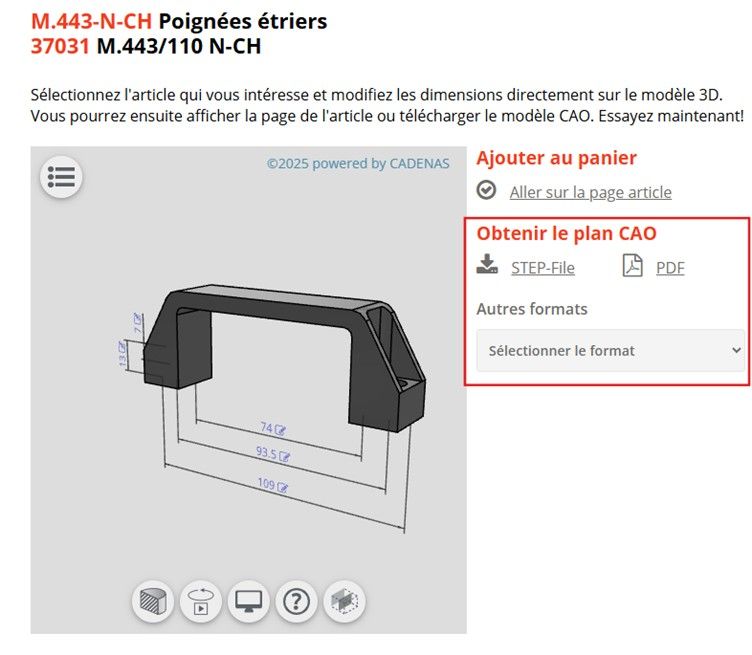

obtenir le plan cao.jpg

Étape 2 : Choisir le format de téléchargement

Plusieurs formats sont disponibles selon vos besoins :

STEP : Format universel pour les logiciels CAO
PDF : Pour la consultation et l'impression des plans techniques

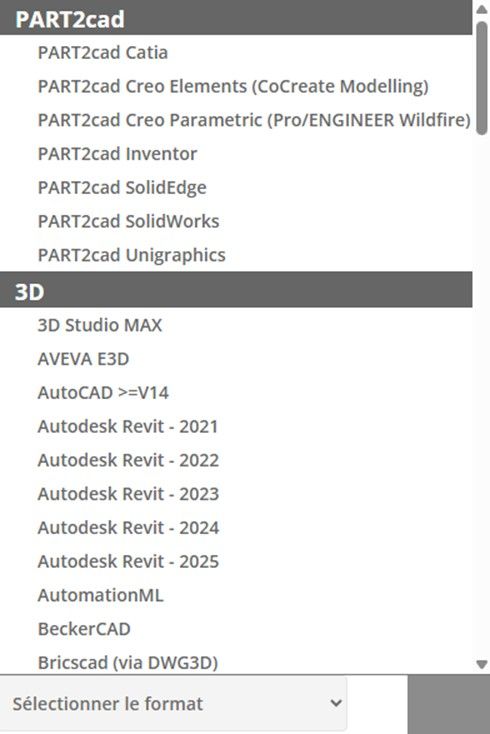

Part2CAD permet de télécharger des modèles CAO dans différents formats sans sauvegarde temporaire :

Sélectionnez votre produit configuré
Choisissez le format compatible avec votre logiciel CAO
Intégrez directement le modèle 3D dans votre conception
Ajoutez le produit au panier si vous souhaitez le commander

Étape 3 : Télécharger ou recevoir par email votre plan CAO :

Format STEP - Téléchargement immédiat :

Cliquez sur "Télécharger"
Les fichiers sont disponibles instantanément sur votre PC sans avoir besoin de fournir ni une adresse email, ni d’être connecté à votre compte

Autres formats - Envoi par email :

Renseignez votre adresse email
Vous recevrez un fichier avec les plans demandés de la part de notre partenaire CADENAS
Idéal si vous naviguez en mode "invité"

Encore plus d’avantages grâce à votre compte MyElesa

Créer un compte MyElesa vous permet de :

Télécharger les plans CAO dans tous les formats possibles
Conserver un historique de vos téléchargements
Accéder plus rapidement aux fichiers
Bénéficier de fonctionnalités avancées

En mode invité : si vous utilisez un autre format que le STEP, vous devrez indiquer votre adresse email à chaque téléchargement.

Questions fréquentes concernant les plans CAO

Qu’est ce qu’un plan CAO ?

Un plan CAO (Conception Assistée par Ordinateur) est un fichier numérique contenant les dimensions exactes, formes et spécifications techniques d'un composant. Il permet l'intégration précise dans les logiciels de conception 3D.

À quoi sert un plan CAO ?

Les plans CAO servent à :

Intégrer les composants dans vos assemblages 3D
Vérifier les dimensions et compatibilités
Réaliser des simulations et analyses
Produire des dessins techniques détaillés
Calculer les interférences et ajustements

Quel format choisir pour mon plan CAO ?

STEP : Format universel, compatible avec tous les logiciels CAO professionnels
PDF : Pour consultation, validation et impression des plans techniques, nomenclatures
Formats spécifiques : Via Part2CAD selon votre logiciel (SolidWorks, Inventor, etc.)

Le téléchargement des plans CAO ELESA est simple et gratuit. Que vous utilisiez le configurateur interactif ou Part2CAD, vous accédez à plus de 65 000 modèles 3D précis pour optimiser vos conceptions. Créer un compte MyElesa améliore votre expérience utilisateur et facilite la gestion de vos projets.
